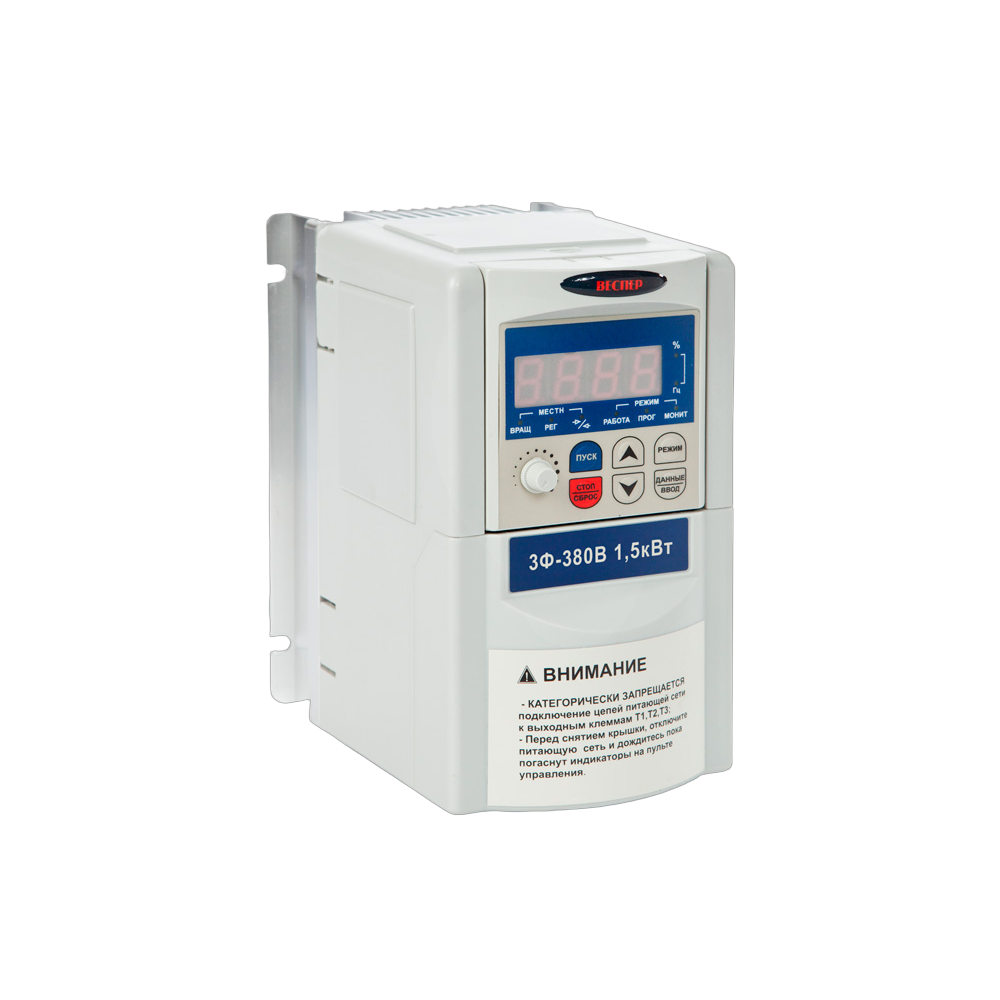

| Модель преобразователя частоты EI-9100 |
001H |
002H |
003H |
005H |
007H |
010H |
015H |
020H |
| Максимальная выходная мощность двигателя, кВт |
0,75 |
1,5 |
2,2 |
3,7 |
5,5 |
7,5 |
11 |
15 |
Выходные
характеристики |
Номинальный выходной ток, А |
2,5 |
4 |
6 |
8 |
15 |
18 |
28 |
33 |
| Максимальное выходное напряжение |
Трехфазное 380...480 В (пропорционально входному напряжению) |
| Максимальная выходная частота |
500 Гц (программируемая) |
| Напряжение и частота электропитания (входное напряжение) |
3 - фазное 380...480 В (-15% ... +10%) 50/60 Гц (±5%) |
Характеристики цепи
управления |
Метод управления |
Синусоидальная ШИМ (управление U/f или векторное по выбору) |
| Выходная частота |
0,5...500 Гц |
| Точность поддержания частоты |
Цифровое задание: ±0,01% (-10 °C...+50 °C).
Аналоговое задание: ±0,5% (25 °C ±10 °C) |
| Разрешение задания частоты |
Цифровое задание: 0,01 Гц (до 100 Гц); 0,1 Гц (свыше 100 Гц)
Аналоговое задание: 0,1 Гц |
| Разрешение выходной частоты |
0,01 Гц |
| Перегрузочная способность |
150% от номинального выходного тока в течении 1 минуты |
| Сигнал задания частоты |
0...+10 В (1...10 кОм), 4...20 мА (250 Ом), 0...20 мА (250 Ом) |
| Время разгона/торможения |
0,1...3200 с (независимая установка трех времен разгона/торможения) |
| Тормозной момент |
Кратковременный средний момент торможения
001Н: не менее 100%; 002Н: не менее 50%; 003Н: не менее 20%
Длительный момент торможения: 20%
(150% с внешним тормозным резистором; тормозной прерыватель встроен) |
| Режимы работы |
- скалярный (постоянный/переменный момент);
- векторное управление (без датчика обратной связи);
- толчковый режим (ручной и автоматический);
- автоматический подъем момента при увеличении нагрузки;
- режим энергосбережения;
- динамическое управление энергосбережением. |
| Диапазон регулирования скорости |
1 : 100 (в векторном режиме) |
| Точность поддержания скорости |
0,2 % (в векторном режиме) |
| Максимальный стартовый момент |
150% на частоте 1 Гц (в векторном режиме) |
Защитные
функции |
Защита двигателя от перегрузки |
Реле электронной тепловой защиты |
| Мгновенная перегрузка по току |
Мгновенное отключение выходного напряжения при токе 250% от номинального тока преобразователя |
| Перегрузка |
Отключение выходного напряжения при токе 150% от номинального тока преобразователя |
| Перенапряжение |
Отключение при напряжении на шине постоянного тока преобразователя более 820 В |
| Пониженное напряжение |
Отключение при напряжении на шине постоянного тока преобразователя менее 400В |
| Кратковременное отключение питания |
Выбор следующих возможностей:
1) останов при отсутствии питания дольше 15 мс;
2) продолжение работы при отсутствии питания менее 0,5 с;
3) постоянная работа. |
| Перегрев радиатора охлаждения |
Электронная защита |
| Уровень предупреждения зависания |
Раздельная установка для разгона/торможения, включение/выключение при останове выбегом |
| Неисправность вентилятора |
Электронная защита (определение блокировки вентилятора) |
| Неисправность заземления |
Электронная защита |
| Индикация заряда |
ВКЛ при напряжении в цепи постоянного тока выше 50 В |
| Другие функции |
Многофункциональные дискретные входы |
Могут быть запрограммированы 76 функций для восьми дискретных входов.
Выбор логики управления - отрицательная (NPN) или положительная (PNP) |
| Многофункциональные дискретные вsходы |
Могут быть запрограммированы 58 функций для двух релейных выходов и одного выхода с открытым коллектором |
Функции снижения момента
(распределения нагрузки) |
Если два или более преобразователя используются для управления одной нагрузкой, эта функция предупреждает приложение всей нагрузки на один преобразователь |
| Функция суммирования заданий |
В качестве сигнала задания частоты может использоваться сумма двух аналоговых сигналов (VIA/VIB) |
| Замыкание в нагрузке |
Проверка К.З. на выходе при пуске двигателя |
| Автонастройка |
Настройка на параметры двигателя в автоматическом режиме без вращения |
| Использование по защите от внешних твердых предметов и воды |
IP20 (по ГОСТ 14254-96) |
| Охлаждение |
Принудительное воздушное |
| Окружающая среда |
Окружающая температура |
- 10 °C...+ 50 °C |
| Влажность |
Не более 90 % (без конденсата) |
| Температура хранения |
- 20 °C...+ 60 °C |
| Размещение |
Внутри помещения (без агрессивных коррозионных газов и пыли) |
