Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –40…+1250 °С
- НСХ: К (ХА), N(НН)
- Выходной сигнал: 4…20 мА, HART
- Класс точности: ±0,25 %; ±0,5 %
- Межповерочный интервал — 2 года
Конструктивные исполнения
| Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм
|
 |
035 |
D = 8 мм,
M = 20 × 1,5 мм**,
S = 22 мм
|
сталь 12Х18Н10Т
(-40 …+800 °C)
|
60, 80, 100,
120, 160, 180,
200, 250, 320,
400, 500, 630,
800, 1000, 1250,
1600, 2000
|
| 045 |
D = 10 мм,
M = 20 × 1,5 мм**,
S = 22 мм
|
сталь 12Х18Н10Т
(-40 …+800 °C),
сталь 08Х20Н14С2
(-40 …+900 °C)
|
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Обозначение при заказе

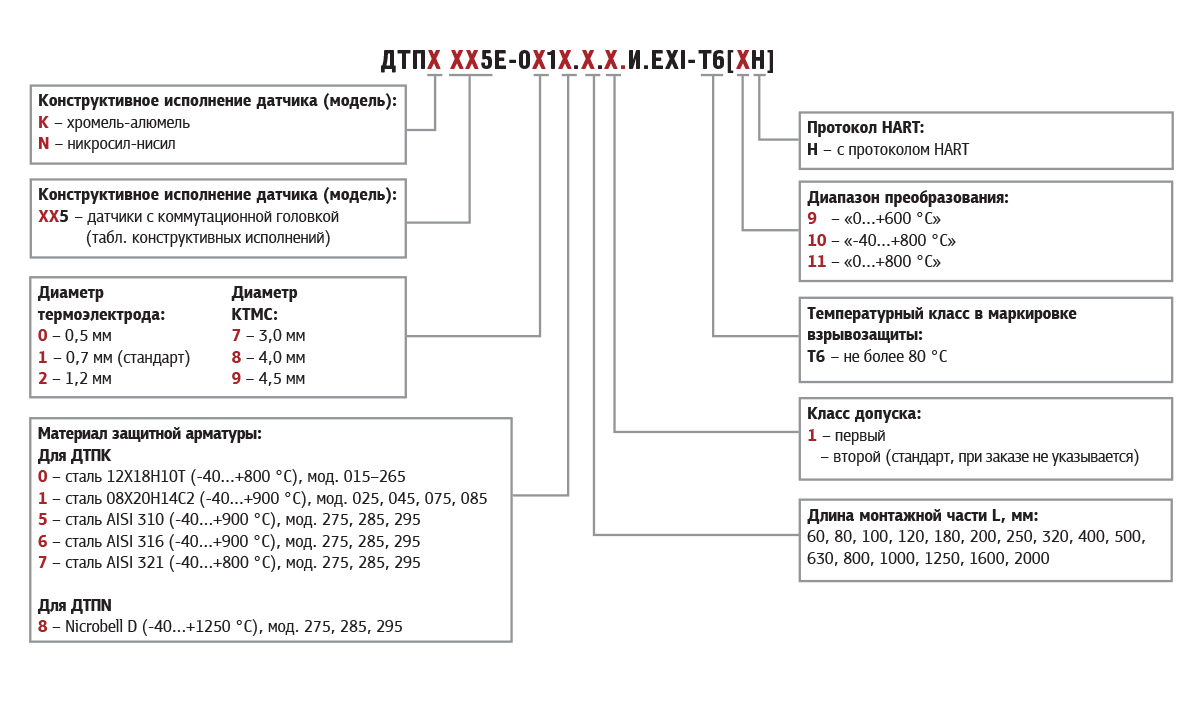

Пример обозначения при заказе: ОВЕН ДТПК035Е-0110.120.1.И.ЕХI-T6[10Н]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -200…+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе модели 035, класс допуска 1, во взрывозащищенном исполнении (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -40…+800 °С, с HART-протоколом.
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 С.
Документация
Сертификат взрывозащиты для ДТС (Exd, Exi)
Описание типа СИ ДТП (Россия)
Краткое руководство ДТх-И.EXI
Руководство по эксплуатации ДТх-И.EXI (ДТП-И.EXI и ДТС-И.EXI)
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам:
Датчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол:
