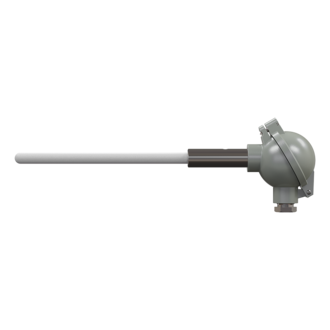

Преимущества платинородий-платиновых термопар (тип S) моделей 145 и 155 в защитных чехлах из корунда: высокая прочность и твердость корундового чехла; высокая теплопроводность корундового чехла (сопоставима с теплопроводностью стали 12Х18Н10Т); износостойкость, в т.ч. на высоких температурах; высокая коррозийная стойкость, в т.ч. на высоких температурах; увеличенный ресурс работы термопар по сравнению с бескорпусными термопарами.
применяются для измерения высоких температур – до 1300 °С; возможно кратковременное применение при температуре – до 1600 °С; не рекомендуется применять ниже 400 °С, т. к. ТЭДС в этой области мала и крайне нелинейна;
возможно применение в окислительной атмосфере;
высокая прочность и твердость корундового чехла;
высокая теплопроводность корундового чехла (сопоставима с теплопроводностью стали 12Х18Н10Т);
износостойкость, в т.ч. на высоких температурах;
высокая коррозийная стойкость, в т.ч. на высоких температурах.
Керамические чехлы обеспечивают защиту рабочих спаев термопар от механических и химических воздействий. Прочность чехла обеспечивает его устойчивость к теплоударам.
Прочностные характеристики керамики возрастают с увеличением содержания оксида алюминия Al2O3. В керамических чехлах датчиков ОВЕН ДТПS145 и ОВЕН ДТПS155 содержание оксида алюминия Al2O3 составляет не менее 95 %. Большое количество оксида алюминия в материале чехла способствует увеличению теплопроводности и более быстрой передаче тепла от нагретого измеряемого вещества или поверхности к термопреобразователю.
Важнейшими характеристиками керамики для защиты термопар являются также однородность структуры, размер зерна, отсутствие пор и трещин (газоплотность), остатков связующих материалов, температурная стойкость.
Основные области применения
Благодаря стабильной работе при высоких температурах платинородий-платиновые термопары в защитных чехлах из корунда применяются:
в высокотемпературных агрегатах;
нагревательных и стекловаренных печах;
воздухоподогревателях;
котельных установках и т.д.
Корундовые высокоплотные чехлы применяются для защиты термопар при длительных и кратковременных замерах температур в газовой среде и расплавах металлов, стекломассы и других материалов, для лабораторных плавок, термообработки и плавки различных материалов, получения порошков цветных, черных и редких металлов и других изделий.
Видео
Вебинар «Термопары ОВЕН. Самые "горячие" датчики температуры в мире»
Характеристика
Значение
Номинальная статическая характеристика
ТПП(S)
Рабочий диапазон измеряемых температур
0…+1300 °С
Класс допуска
2
Показатель тепловой инерции
Не более 50 с – для ДТПS145
Не более 90 с – для ДТПS155
Материал защитной арматуры
Корунд CER795/12Х18Н10Т
Пример обозначения при заказе:
ДТПS145-0019.400
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь «платинородий-платина», материал защитной арматуры– корунд CER795, c диапазоном измерения температуры: 0…+1300 °С, с изолированным рабочим спаем, диаметр термоэлектродов: платинородий – 0,4 мм, платина – 0,5 мм, с металлической коммутационной головкой, длиной монтажной части 400 мм, в корпусе 145.
Для датчика ДТПК155 заказал длину монтажной части 800 мм. Подскажите, пожалуйста, какой будет длина входящей туда металлической трубки? Ведь ее длина зависит от общей длины L?
Да, действительно, длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В табл. 1 приведены типоразмеры L и L2.
Таблица 1. Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155
L, мм
L2, мм
250
80
320
80
400
80
500
80
630
80
800
200
1000
400
1250
650
1600
1000
2000*
1400*
* Только мод. 145, 155
Термопара при нагреве снижает температуру. Что делать?
Не соблюдена полярность. Поменяйте «+» и «-» на приборе, к которому подключена термопара.
Проходят ли термопары ОВЕН первичную поверку?
Компания ОВЕН имеет право первичной поверки выпускаемой продукции, которая сертифицирована как СИ (средство измерения). В комплекте с датчиком идет паспорт, в котором есть отметка поверителя (поверительное клеймо), а также печать нашей службы СТК.
