Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.
Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.

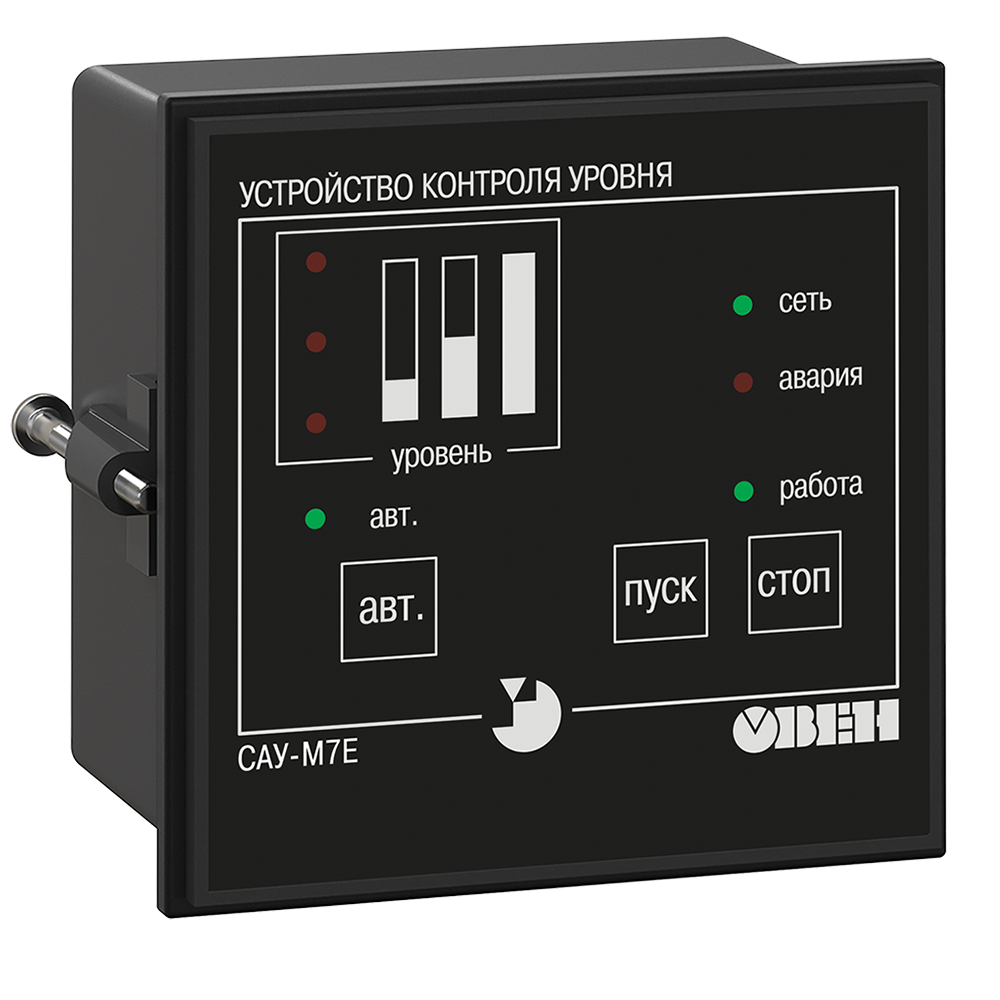

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.
Функциональные возможности
КОНТРОЛЬ УРОВНЯ ЖИДКИХ ИЛИ СЫПУЧИХ МАТЕРИАЛОВ по трем датчикам
ПОДКЛЮЧЕНИЕ ШИРОКОГО СПЕКТРА ДАТЧИКОВ УРОВНЯ (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
РАБОТА В РЕЖИМЕ ЗАПОЛНЕНИЯ ИЛИ ОПОРОЖНЕНИЯ резервуара
РУЧНОЙ ИЛИ АВТОМАТИЧЕСКИЙ РЕЖИМ управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
СИГНАЛИЗАЦИЯ об аварийном переполнении или осушении резервуара
РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
Элементы управления
Показания светодиодных индикаторов на лицевой панели
Три светодиодных индикатора уровня
замыкание датчиков нижнего, промежуточного и верхнего уровней
СЕТЬ
наличие исправного питания на приборе (постоянная засветка)
РАБОТА
включение реле РАБОТА (постоянная засветка)
АВАРИЯ
размыкание датчика нижнего уровня или замыкании датчика верхнего уровня (мигающая засветка)
АВТ
работа регулятора в режиме автоматического управления
Ручной и автоматический режимы управления
Кнопки используются для ручного управления регулятором.
Кнопка используется для перевода регулятора из ручного режима в автоматический.
Коммутирующие устройства на печатной плате под передней панелью
К1
режим работы сигнализации «АВАРИЯ» (аварийное переполнение или осушение резервуара)
К2
режим (алгоритм) работы регулятора уровня
К3
чувствительность входных компараторов при работе с кондуктометрическими датчиками
К4
блокировка кнопок и
Комплектация
Прибор САУ-М7Е
Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
Паспорт и руководство по эксплуатации
Гарантийный талон
Видео
Вебинар ОВЕН. Измерение уровня от ОВЕН. Датчики и приборы контроля
"
Назначение
Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.
Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.
Функциональные возможности
КОНТРОЛЬ УРОВНЯ ЖИДКИХ ИЛИ СЫПУЧИХ МАТЕРИАЛОВ по трем датчикам
ПОДКЛЮЧЕНИЕ ШИРОКОГО СПЕКТРА ДАТЧИКОВ УРОВНЯ (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
РАБОТА В РЕЖИМЕ ЗАПОЛНЕНИЯ ИЛИ ОПОРОЖНЕНИЯ резервуара
РУЧНОЙ ИЛИ АВТОМАТИЧЕСКИЙ РЕЖИМ управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
СИГНАЛИЗАЦИЯ об аварийном переполнении или осушении резервуара
РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
Элементы управления
Показания светодиодных индикаторов на лицевой панели
Три светодиодных индикатора уровня
замыкание датчиков нижнего, промежуточного и верхнего уровней
СЕТЬ
наличие исправного питания на приборе (постоянная засветка)
РАБОТА
включение реле РАБОТА (постоянная засветка)
АВАРИЯ
размыкание датчика нижнего уровня или замыкании датчика верхнего уровня (мигающая засветка)
АВТ
работа регулятора в режиме автоматического управления
Ручной и автоматический режимы управления
Кнопки используются для ручного управления регулятором.
Кнопка используется для перевода регулятора из ручного режима в автоматический.
Коммутирующие устройства на печатной плате под передней панелью
К1
режим работы сигнализации «АВАРИЯ» (аварийное переполнение или осушение резервуара)
К2
режим (алгоритм) работы регулятора уровня
К3
чувствительность входных компараторов при работе с кондуктометрическими датчиками
К4
блокировка кнопок и
Комплектация
Прибор САУ-М7Е
Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
Паспорт и руководство по эксплуатации
Гарантийный талон
Видео
Вебинар ОВЕН. Измерение уровня от ОВЕН. Датчики и приборы контроля
string(3394) "
Номинальное напряжение питания прибора
220 В частотой 50 Гц
Потребляемая мощность, не более
6 ВА
Допустимые отклонения напряжения питания от номинального значения
–15...+10 %
Количество каналов контроля уровня
3
Типы датчиков
кондуктометрические; активные с выходными ключами n–p–n-типа; механические контактные устройства
Источник питания активных датчиков:
– напряжение источника питания
12±1,2 В
– максимальный ток нагрузки
50 мА
Количество встроенных выходных реле
2
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле
8 А при 220 В 50 Гц (cos φ > 0,4)
Сопротивление жидкости, вызывающее срабатывание канала контроля
не более 500 кОм
Габаритные размеры и степень защиты корпуса:
– настенный Н
130х105х65 мм, IP44
– щитовой Щ1
96х96х70 мм, IP54 со стороны передней панели
"
Номинальное напряжение питания прибора
220 В частотой 50 Гц
Потребляемая мощность, не более
6 ВА
Допустимые отклонения напряжения питания от номинального значения
–15...+10 %
Количество каналов контроля уровня
3
Типы датчиков
кондуктометрические; активные с выходными ключами n–p–n-типа; механические контактные устройства
Источник питания активных датчиков:
– напряжение источника питания
12±1,2 В
– максимальный ток нагрузки
50 мА
Количество встроенных выходных реле
2
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле
8 А при 220 В 50 Гц (cos φ > 0,4)
Сопротивление жидкости, вызывающее срабатывание канала контроля
не более 500 кОм
Габаритные размеры и степень защиты корпуса:
– настенный Н
130х105х65 мм, IP44
– щитовой Щ1
96х96х70 мм, IP54 со стороны передней панели
string(10348) "
Контроль уровня осуществляется при помощи трех датчиков, которые устанавливаются пользователем в резервуаре на заданных по условиям технологического процесса отметках: нижней, промежуточной, верхней.
Основными элементами прибора САУ-М7E являются:
3 входных компаратора, предназначенных для обработки сигналов датчиков уровня;
регулятор чувствительности, изменяющий уровень опорных сигналов компараторов (для кондуктометрических датчиков);
коммутаторы, определяющие режимы работы прибора;
блок логики, формирующий сигналы управления выходным реле РАБОТА;
выходные электромагнитные реле ВЕРХ и РАБОТА, управляющие исполнительными механизмами.
Датчики уровня
САУ-М7Е может работать со следующими типами датчиков:
кондуктометрические датчики (контролирующие степень электропроводности среды);
активные датчики (емкостные, индуктивные, оптические и т. п.) с выходными ключами n-p-n-типа, например, бесконтактные емкостные выключатели ВБ1-30М.65.10.2.1.К применяются для работы с диэлектрическими и сыпучими материалами;
механические контактные устройства (применяются в устройствах поплавкового типа).
питание активных датчиков осуществляется от встроенного в прибор источника постоянного тока напряжением 12 В или от внешнего блока питания.
Входные компараторы. Настройка прибора на электропроводность жидкости
Входные компараторы 1...3 сравнивают напряжение входного сигнала Uвх. с опорным напряжением Uопор. и при выполнении условия Uвх.Uопор.переключаются в состояние, соответствующее достижению заданного уровня.
Ступенчатая регулировка напряжения Uопор. (т. е. чувствительности компараторов) позволяет при использовании кондуктометрических датчиков настраивать прибор на работу с различными по электропроводности жидкостями.
Выходные реле для управления оборудованием и аварийной сигнализации
Для управления технологическим оборудованием прибор оснащен двумя встроенными электромагнитными реле.
Реле ВЕРХ служит для формирования аварийного сигнала в случае превышения контролируемым веществом предельного верхнего уровня. Реле управляется сигналами компаратора 1. Контакты реле могут быть использованы для подключения внешней сигнализации или дополнительных технических средств, предотвращающих развитие аварии.
Реле РАБОТА управляет электроприводом исполнительного механизма (насоса, электромагнитного клапана и т. п.). Реле управляется блоком логики по сигналам компараторов 2 и 3 (соответствующим промежуточному и нижнему уровням) или по командам от кнопок ручного управления.
Режимы работы САУ-М7Е
Управление реле РАБОТА может осуществляться в ручном или автоматическом режимах.
В ручном режиме управление производится по командам от кнопок «ПУСК» и «СТОП», независимо от состояния датчиков. Действие кнопок при необходимости можно заблокировать.
В автоматическом режиме управление осуществляется по сигналам датчиков уровней, в соответствии с заданным алгоритмом. Возможны следующие алгоритмы работы:
заполнение резервуара по гистерезисному закону (реле включается после размыкания датчика нижнего уровня, а выключается только при замыкании датчика промежуточного уровня);
опорожнение резервуара по гистерезисному закону (реле включается после замыкания датчика промежуточного уровня, а выключается только при размыкании датчика нижнего уровня);
заполнение резервуара без гистерезиса (реле включается после размыкания датчика нижнего уровня, а выключается при его замыкании);
опорожнение резервуара без гистерезиса (реле включается после замыкания датчика нижнего уровня, а выключается при его размыкании).
Временная диаграмма работы выходных реле в режиме заполнения резервуара
по гистерезисному закону
Временная диаграмма работы выходных реле в режиме опорожнения резервуара
по гистерезисному закону
"
Контроль уровня осуществляется при помощи трех датчиков, которые устанавливаются пользователем в резервуаре на заданных по условиям технологического процесса отметках: нижней, промежуточной, верхней.
Основными элементами прибора САУ-М7E являются:
3 входных компаратора, предназначенных для обработки сигналов датчиков уровня;
регулятор чувствительности, изменяющий уровень опорных сигналов компараторов (для кондуктометрических датчиков);
коммутаторы, определяющие режимы работы прибора;
блок логики, формирующий сигналы управления выходным реле РАБОТА;
выходные электромагнитные реле ВЕРХ и РАБОТА, управляющие исполнительными механизмами.
Датчики уровня
САУ-М7Е может работать со следующими типами датчиков:
кондуктометрические датчики (контролирующие степень электропроводности среды);
активные датчики (емкостные, индуктивные, оптические и т. п.) с выходными ключами n-p-n-типа, например, бесконтактные емкостные выключатели ВБ1-30М.65.10.2.1.К применяются для работы с диэлектрическими и сыпучими материалами;
механические контактные устройства (применяются в устройствах поплавкового типа).
питание активных датчиков осуществляется от встроенного в прибор источника постоянного тока напряжением 12 В или от внешнего блока питания.
Входные компараторы. Настройка прибора на электропроводность жидкости
Входные компараторы 1...3 сравнивают напряжение входного сигнала Uвх. с опорным напряжением Uопор. и при выполнении условия Uвх.Uопор.переключаются в состояние, соответствующее достижению заданного уровня.
Ступенчатая регулировка напряжения Uопор. (т. е. чувствительности компараторов) позволяет при использовании кондуктометрических датчиков настраивать прибор на работу с различными по электропроводности жидкостями.
Выходные реле для управления оборудованием и аварийной сигнализации
Для управления технологическим оборудованием прибор оснащен двумя встроенными электромагнитными реле.
Реле ВЕРХ служит для формирования аварийного сигнала в случае превышения контролируемым веществом предельного верхнего уровня. Реле управляется сигналами компаратора 1. Контакты реле могут быть использованы для подключения внешней сигнализации или дополнительных технических средств, предотвращающих развитие аварии.
Реле РАБОТА управляет электроприводом исполнительного механизма (насоса, электромагнитного клапана и т. п.). Реле управляется блоком логики по сигналам компараторов 2 и 3 (соответствующим промежуточному и нижнему уровням) или по командам от кнопок ручного управления.
Режимы работы САУ-М7Е
Управление реле РАБОТА может осуществляться в ручном или автоматическом режимах.
В ручном режиме управление производится по командам от кнопок «ПУСК» и «СТОП», независимо от состояния датчиков. Действие кнопок при необходимости можно заблокировать.
В автоматическом режиме управление осуществляется по сигналам датчиков уровней, в соответствии с заданным алгоритмом. Возможны следующие алгоритмы работы:
заполнение резервуара по гистерезисному закону (реле включается после размыкания датчика нижнего уровня, а выключается только при замыкании датчика промежуточного уровня);
опорожнение резервуара по гистерезисному закону (реле включается после замыкания датчика промежуточного уровня, а выключается только при размыкании датчика нижнего уровня);
заполнение резервуара без гистерезиса (реле включается после размыкания датчика нижнего уровня, а выключается при его замыкании);
опорожнение резервуара без гистерезиса (реле включается после замыкания датчика нижнего уровня, а выключается при его размыкании).
Временная диаграмма работы выходных реле в режиме заполнения резервуара
по гистерезисному закону
Временная диаграмма работы выходных реле в режиме опорожнения резервуара
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги)
не более 90 %
"
Температура окружающего воздуха
+5...+50 °С
Атмосферное давление
86...106,7 кПа
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги)
не более 90 %
string(2355) "
Схема подключения датчиков уровня
Схема подключения кондуктометрических датчиков уровня
Схема подключения емкостных переключателей
Схема подключения активных датчиков Д1...Д3 при питании их от внешнего источника
"
Схема подключения датчиков уровня
Схема подключения кондуктометрических датчиков уровня
Схема подключения емкостных переключателей
Схема подключения активных датчиков Д1...Д3 при питании их от внешнего источника
string(8981) "
Пищевая промышленность
Название статьи
Краткое описание
Используемые приборы
ОВЕН ТРМ200 - находка для консервной промышленности
Завод «Техада» - один из крупнейших консервных заводов Краснодарского края, специализирующийся на производстве овощных консервов (зелёного горошка, томатов, огурцов, капусты и других овощных культур), а также различных компотов и джемов. ООО «Техада» изготавливает консервы известных торговых марок, таких как Green Ray, Едаковъ, Дачница. Продукция предприятия широко известна и реализуется во многих уголках России.
Модернизация Ногинского хлебокомбината с использованием приборов ОВЕН
На Ногинском хлебокомбинате, основанном в 1929 году, при автоматизации производства решили использовать современную отечественную технику. В частности, выбор пал на такие приборы ОВЕН, как терморегуляторы, устройства защиты электродвигателей и микропроцессорные реле времени.
При модернизации котельных мы выбираем приборы ОВЕН
ЗАО НПК «Вектор» при модернизации котельных использует приборы компании ОВЕН. Об этом рассказал руководитель группы КИПиА ЗАО НПК «Вектор» Владимир Ремнев:
После реконструкции муниципального предприятия «Троицктеплоэнерго», выполненной на достаточно высоком уровне и с использованием приборов ОВЕН, работа техники контролируется при помощи компьютеров. В конечном итоге автоматизация привела к сокращению эксплуатационных расходов и наведению порядка. Об этом рассказывает начальник участка автоматизации МУП «Троицктеплоэнерго» Геннадий Сперанский.
Компания «Интеграл-Автоматика» (Татарстан), осуществляя комплексную автоматизацию самых разных технологических процессов, использует в своих разработках приборы ОВЕН. Среди них измеритель-регулятор двухканальный ОВЕН 2ТРМ1, сигнализатор уровня САУ-М7, устройство контроля температуры УКТ38, блоки питания и многие другие.
Разработки ООО «Амурская Электронная Станция» на базе приборов ОВЕН
ООО «Амурская Электронная Станция» - производственное предприятие, предлагающее комплекс услуг «под ключ» по производству электрощитового оборудования. В своих разработках компания использует приборы ОВЕН.
ОВЕН ТРМ200 - находка для консервной промышленности
Завод «Техада» - один из крупнейших консервных заводов Краснодарского края, специализирующийся на производстве овощных консервов (зелёного горошка, томатов, огурцов, капусты и других овощных культур), а также различных компотов и джемов. ООО «Техада» изготавливает консервы известных торговых марок, таких как Green Ray, Едаковъ, Дачница. Продукция предприятия широко известна и реализуется во многих уголках России.
Модернизация Ногинского хлебокомбината с использованием приборов ОВЕН
На Ногинском хлебокомбинате, основанном в 1929 году, при автоматизации производства решили использовать современную отечественную технику. В частности, выбор пал на такие приборы ОВЕН, как терморегуляторы, устройства защиты электродвигателей и микропроцессорные реле времени.
При модернизации котельных мы выбираем приборы ОВЕН
ЗАО НПК «Вектор» при модернизации котельных использует приборы компании ОВЕН. Об этом рассказал руководитель группы КИПиА ЗАО НПК «Вектор» Владимир Ремнев:
После реконструкции муниципального предприятия «Троицктеплоэнерго», выполненной на достаточно высоком уровне и с использованием приборов ОВЕН, работа техники контролируется при помощи компьютеров. В конечном итоге автоматизация привела к сокращению эксплуатационных расходов и наведению порядка. Об этом рассказывает начальник участка автоматизации МУП «Троицктеплоэнерго» Геннадий Сперанский.
Компания «Интеграл-Автоматика» (Татарстан), осуществляя комплексную автоматизацию самых разных технологических процессов, использует в своих разработках приборы ОВЕН. Среди них измеритель-регулятор двухканальный ОВЕН 2ТРМ1, сигнализатор уровня САУ-М7, устройство контроля температуры УКТ38, блоки питания и многие другие.
Разработки ООО «Амурская Электронная Станция» на базе приборов ОВЕН
ООО «Амурская Электронная Станция» - производственное предприятие, предлагающее комплекс услуг «под ключ» по производству электрощитового оборудования. В своих разработках компания использует приборы ОВЕН.
Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь с нашими специалистами любым удобным для вас способом
Заказать обратный звонок
Ваша заявка принята!
В ближайшее время с Вами свяжется наш менеджер.
Написать директору
Ваша заявка принята!
В ближайшее время с Вами свяжется наш менеджер.
Экспресс-заказ
Ваш заказ принят!
Спасибо за заказ! В ближайшее время с Вами свяжется наш менеджер.
