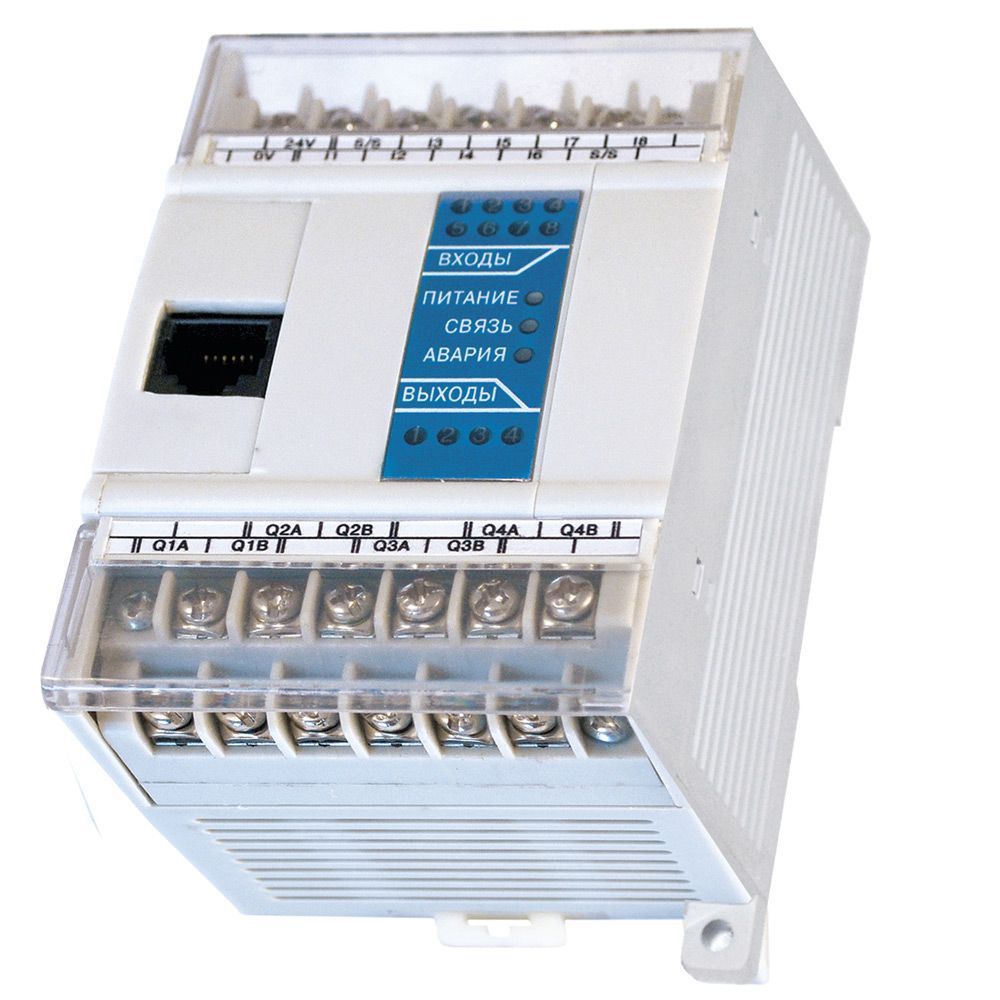

Программируемое реле ОВЕН ПР110-220.12ДФ.8Р

В наличии

К сравнению

13980 ₽

Быстрый заказ

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 31540

ПР110 -220.12ДФ.8Р подходит для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления. Реле имеет 12 дискретных фазовых входов переменного тока (220 В), 8 электромагнитных нормально-разомкнутых реле. Напряжение питания - 110-220 В переменного тока.

Категории

Напряжение питания

220 В

Количество входов/выходов

12/8

Тип корпуса

на стену или DIN-рейку

Входы/выходы

дискретные

Тип входов

для переменного тока

Тип выходов

электромагнитное реле

Наличие экрана

нет

Количество дискретных входов

Количество дискретных выходов

В наличии

К сравнению

13980 ₽

Быстрый заказ

Доставка

Оплата

Назначение программируемого реле ОВЕН ПР110

Подходит для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления, например:

Системы контроля доступа и релейной защиты,
Реализация автоматов АВР,
Управления наружным и внутренним освещением, освещением витрин,
Управления технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами),
Реализация конвейерных систем,
Управления подъемниками, парковочными автоматами и т.д.

Основные функциональные возможности и характеристики программируемого реле

До 12 дискретных входов
До 8 дискретных выходов
Питание как от 24В, так и от 220В
Внутренний таймер
Часы реального времени (опционально)
Расширенные диапазоны рабочих температур -20..+55 ºС
Компактный корпус для крепления на DIN-рейку
Создание любого алгоритма работы под потребности клиента
Мощная, но простая среда программирования - OWEN Logic
Работа в сети Modbus-Slave (с ПР-МИ485);
Самая доступная цена на рынке

Внимание!

По всем вопросам, связанным с программируемым реле ОВЕН ПР, обращайтесь по адресу consultant@owenkomplekt.ru.

Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.

Применения

Управление автоматическими воротами. Открывание ворот по команде, отслеживание положения объекта, автоматическое закрытие ворот, аварийная остановка закрытия

Управление одним или несколькими насосами для поддержания заданного уровня в резервуаре. Ручное или автоматическое включение/выключение основного и резервного насоса, аварийное отключение насосов с сигнализацией

Управление автоматическим шлагбаумом. Открывание шлагбаума по команде, отслеживание положения автомобиля, автоматическое закрытие шлагбаума, аварийная остановка шлагбаума

Автоматическое управление освещением в жилых и нежилых помещениях. Включение света по внешней команде, выключение света через заданный промежуток времени или по внешней команде

Питание

Наименование	Значение
Напряжение питания постоянного тока, В	21...27 В (номинальное напряжение 24 В)
Напряжение питания переменного тока, В	90...264 В (номинальное 110-220 В, при частоте 47...63 Гц)
Потребляемая мощность, ВА, не более	6
Гальваническая развязка	—

Дискретные входы

Параметр	ПР110-220.8ДФ.4Р	ПР110-220.12ДФ.8Р	ПР110-24.8Д.4Р	ПР110-24.12Д.8Р
Количество дискретных входов	8	12	8	12
Тип датчика дискретного входа	-коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);		- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); - датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов, В	90...264 В		21...27 В
Максимальный ток дискретного входа, мА не более	1,32		9
Ток «логической единицы», мА	0,70…1,32		3,5...9
Ток «логического нуля», мА	0...0,1		0...0,5
Уровень сигнала, соответствующий логической единице на дискретном входе, В	~164…253 (0,70…1,32 мА)		9...27
Уровень сигнала, соответствующий логическому нулю на дискретном входе, В	0...20		0...2
Гальваническая развязка	Групповая по 4 входа (1-4, 5-8, 9-12)
Электрическая прочность изоляции, В	1500

Дискретные выходы

Количество дискретных выходов	4	8	4	8
Тип выходного элемента	Электромагнитное реле
Допустимый ток нагрузки, не более	- 5 А при напряжении не более 250 В переменного тока и cos j = 1; - 3 А при напряжении не более 30 В постоянного тока
Допустимый ток нагрузки, не менее	10 мА при 5 В постоянного тока
Механический ресурс реле, циклов, не менее	5 000 000
Электрический ресурс реле, циклов, не менее	200 000
Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно, мс, не более	10
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	1500

Конструкция

Индикация состояния входов/выходов	Светодиодная, на передней панели
Тип корпуса	Корпус для настеночного или крепления на DIN-рейку шириной 35 мм.
Габаритные размеры, мм	(63×110×73)±1 для модификации ПР110-8Д.4Р (96×110×73)±1 для модификации ПР110-12Д.8Р
Степень защиты корпуса	IP20
Масса прибора, кг, не более	0,5

Программирование

Среда программирования	OWEN EasyLogic, OWEN logic
Интерфейс программирования	UART
Сетевые параметры прибора, фиксированные
Скорость обмена, бит/с	9600
Длина слова данных	8
Контроль четности	нет
Количество стоп-бит	1
