Привод противопожарного клапана Belimo BFL230

В наличии

К сравнению

22720 ₽

Быстрый заказ

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00030692

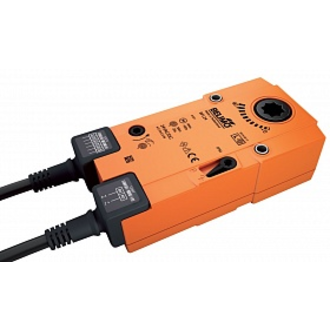

Электропривод Belimo BFL230 со встроенной пружиной — современное устройство, которое позволяет управлять небольшими огнезащитными клапанами в системах вентиляции и кондиционирования.

Категории

Степень защиты корпуса

IP54

Управление

откр/закр

Номинальное напряжение

230 В

Присоединение

передающее звено 12х12

Крутящий момент

4 Нм

Вспомогательные переключатели

2 однопол., 1 мА… 3 (0,5) А, 250 В~

Время поворота пружины

20 с.при -10…+55 гр.С

В наличии

К сравнению

22720 ₽

Быстрый заказ

Доставка

Оплата

Ключевые параметры оборудования
Крутящий момент — 4 Нм.
Рабочее напряжение — 230 В.
Управление: открыто/закрыто.
Устанавливается на вал 12×12 мм.

Базовые характеристики устройства

1. Алгоритм работы.
По мере перемещения заслонки клапана в стандартное положение осуществляется взвод возвратной пружины. Как только питание перестает подаваться, накопленная энергия обеспечивает возврат заслонки в защитное положение.

2. Фиксация защитного положения.
При возникновении возгорания механизм Safety Position Lock™ обеспечивает удержание клапана в защитном положении. Техническое решение для данной функции приводов BFL и BFN запатентовано.

3. Сигнализация положений.
Привод BFL оснащен переключателями, которые обеспечивают сигнализацию конечных положений клапана. Контакты переключателей имеют специальное покрытие. Они могут использоваться как в слаботочных, так и в мощных цепях. Определение промежуточного положения заслонки клапана осуществляется по механическому указателю на приводе.

4. Ручное управление.
Управлять заслонкой можно вручную. Также возможно зафиксировать ее в нужном положении. Разблокирование может производиться как ручным способом, так и автоматически при подаче питания на электропривод.

Примечание

Поставка приводов BFL осуществляется только теми компаниями, которые производят огнезащитные клапаны.

Рекомендации по безопасному использованию устройств

Оборудование не может применяться в сферах, которые выходят за пределы отраженных в спецификации. В частности, это касается эксплуатации таких приборов на самолетах.
Установка устройства на клапан может осуществляться только силами специалистов предприятия, которое его выпускает. Ответственность за корректную работу оборудования в этом случае в полной мере ложится на компанию-изготовителя.
Работы по переустановке и ремонту устройства могут проводиться только на предприятии, которое его выпускает. В конструкции прибора отсутствуют элементы, которые пользователи могут обслуживать самостоятельно.
Оборудование имеет две группы вспомогательных микропереключателей. Они используются для работы с низковольтным напряжением и напряжением до 250 В. Совмещать различное напряжение на переключателях одного привода запрещается.
В конструкции устройства присутствуют электронные элементы. Утилизировать их совместно с бытовыми отходами недопустимо. Важно строго соблюдать установленные для определенной местности эксплуатационные нормы.

Электрические параметры	Номинальное напряжение	230 В~ 50/60 Гц
	Диапазон номинального напряжения	198…264 B~
	Расчетная мощность	6,5 ВА I макс. 4 А при t = 5 мс
	Потребляемая мощность во время работы двигателя при удержании	3 Вт 0,9 Вт
	Соединение: питание / управление вспомогательные переключатели	Кабель безгалогеновый: 1 м, 2 х 0,75 мм² 1 м, 6 х 0,75 мм²
	Вспомогательные переключатели - точки переключения	2 однополюсных с двойным переключением 1 мА…6 A (3 A), 5 В=…250 В~ 5°, 80°
Функциональные данные	Крутящий момент: двигатель пружина	Мин. 4 Нм Мин. 3 Нм
	Ручное управление	С фиксацией положения
	Направление вращения	Выбирается установкой L/R
	Угол поворота	Макс. 95°
	Индикация положения	Механический указатель
	Вращение заслонки	Через передающее звено 12 мм
	Срок службы	Мин. 60000 охранных положений
	Время поворота: двигатель пружина	<60 с / 90° 20 с при –10…+55 °С / <60 с при –30...–10 °С
	Уровень шума: двигатель пружина	<43 дБ <62 дБ
Безопасность	Класс защиты	II (все изолировано)
	Степень защиты корпуса	IP54 в любом положении установки
	Безопасная температура	Защитное положение заслонка занимает при температуре окружающей среды макс. +75° С, далее срабатывает термопредохранитель
	Температура окружающей cреды	–30° ... +55 °C
	Температура хранения	–40° ... +80 °C
	Техническое обслуживание	Не требуется
	Вес	1.1 кг
