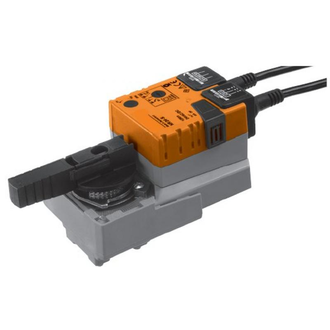

Привод для установки на шаровой кран Belimo NR24A-SR

В наличии

К сравнению

21390 ₽

Быстрый заказ

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 34681

Поворотный электропривод для 2-х и 3-х ходовых шаровых кранов
* Цена указана с учетом максимальной скидки (зависит от объема закупки)

Категории

Степень защиты корпуса

IP54

Управление

плавное 0…10 В= рабочий диапазон 2…10 В=

Номинальное напряжение

24 В

Присоединение

винтом

Крутящий момент

10 Нм

Вспомогательные переключатели

нет

В наличии

К сравнению

21390 ₽

Быстрый заказ

Доставка

Оплата

Поворотный электропривод для 2-х и 3-х ходовых шаровых кранов
• Крутящий момент 10 Нм
• Номинальное напряжение 24 В ~/=
• Управление плавное 0…10 В=
• Обратный сигнал 2…10 В=

Особенности изделия

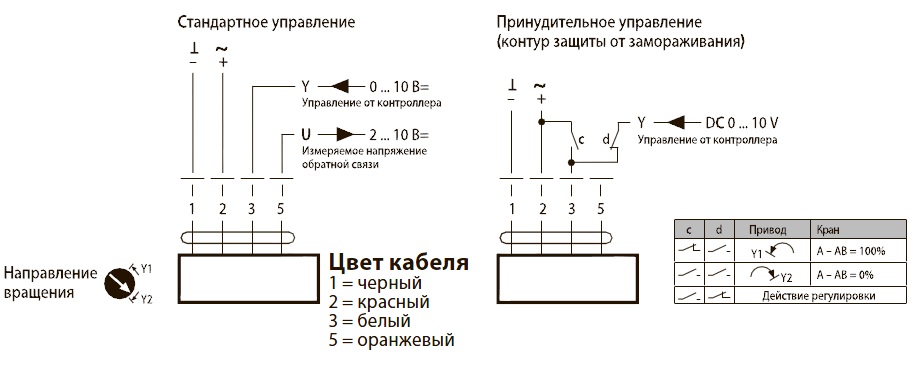

Управление
Электропривод управляется стандартным 0…10 В= сигналом. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение привода (0…100%), а также управлять другими приводами

Простая установка при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°

Ручное управление.
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настраиваемый угол поворота.
Угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность.
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Обратная связь U5.
Специальное кольцо ограничивает угол поворота привода с 95° до 90°, результатом чего является отклонение сигнала U5 от управляющего сигнала Y приблизительно на 0,4 В в положении клапана «Закрыто».

Габаритные размеры

Номинальное напряжение	24 В ~, 50/60 Гц ; 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность	3,5 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	1,5 Вт 0,2 Вт
Соединение	Кабель: 1 м, 4×0,75 мм²
Параллельное подключение	Возможно, с учетом мощностей
Крутящий момент (номинальный)	Мин. 10 Нм при номинальном напряжении
Управление: — управляющий сигнал Y — рабочий диапазон	0…10 В =, Типовое входное сопротивление 100 кОм 2…10 В =
Обратная связь (измеряемое напряжение)	2…10 В =, макс. 1 мА
Равность хода	± 5%
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	90 с / 90 °
Уровень шума	Макс. 35 дБ (без крана)
Индикация положения	Механический указатель, съемный
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	0…+50 °С
Температура среды	+5…+120 °С в шаровом (регулирующем) кране –10 °С с подогревом штока, по запросу
Температура хранения	–40…+80 °С
Влажность окружающей среды	95% отн., не конденсир
Техническое обслуживание	Не требуется
Вес	≈ 750 г
