Привод для установки на седельный клапан Belimo NVC24A-SZ-TPC

В наличии

К сравнению

15000 ₽

Быстрый заказ

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00032111

Электропривод для 2-х и 3-ходовых седельных клапанов.
* Цена указана с учетом максимальной скидки (зависит от объема закупки)

Категории

Степень защиты корпуса

IP54

Управление

Плавное 0…10 В= Рабочий диапазон 0,5…10 В=

Номинальное напряжение

24 В

Присоединение

с помощью зажимных губок специальной формы

Вспомогательные переключатели

нет

Действующее усилие

1000 Н

В наличии

К сравнению

15000 ₽

Быстрый заказ

Доставка

Оплата

Принцип работы

Привод Belimo NVC24A-SZ-TPC приводится в работающее состояние редуктором, посылающим аналоговые сигналы 0…10 В, за счет чего шток передвигается в требуемую позицию. Текущая позиция привода (0…100%) отображается измеряемым напряжением.

Возможно также управление вручную: временное либо постоянное. Активация режима происходит после нажатия кнопки, обеспечивающей выведение механического редуктора из зацепления и отсоединение привода от электропитания. Чтобы увеличить ход штока, необходимо вращать по часовой стрелке 6-ти гранный ключ 4 мм (устанавливается в специальное отверстие в верхней часть привода).

Процесс установки

Привод NVC24A-SZ-TPC устанавливается на клапан зажимными губками.

В исходной заводской позиции шток привода втянут. Направление движения выбирается, исходя из расположения точки запирания клапана, на котором планируется установка привода NVC24A-SZ-TPC.

Адаптационный период

Первая подача питания на привод Belimo NVC24A-SZ-TPC требует его адаптации, чтобы привести сигналы управления и обратной связи в соответствие с ходом штока. Для адаптации при ручном управлении необходимо нажать «Adaption» на корпусе.

Надежность устройства

Надежность и защита от чрезмерных нагрузок обеспечивается отключением привода автоматом при достижении финальных позиций.

При подборе подходящего клапана нужно ориентироваться на допустимые значения температуры окружающий среды и запирающего давления.

Другие товары из этой категории

Клапан регулирующий (КР) Авангард 25ч945нж Ду300

В наличии

К сравнению

0.00

Клапан регулирующий (КР) Авангард 25ч945нж Ду250

В наличии

К сравнению

0.00

Клапан запорно-регулирующий (КЗР) Авангард 25ч945п Ду300

В наличии

К сравнению

0.00

Клапан запорно-регулирующий (КЗР) Авангард 25ч945п Ду250

В наличии

К сравнению

0.00

Клапан запорно-регулирующий (КЗР) Авангард 25ч945п Ду200

В наличии

К сравнению

0.00

Клапан запорно-регулирующий (КЗР) Авангард 25ч945п Ду150

В наличии

К сравнению

0.00

Клапан регулирующий (КР) Авангард 25нж947нж Ду300

В наличии

К сравнению

602330.00

Клапан регулирующий (КР) Авангард 25нж947нж Ду250

В наличии

К сравнению

450316.00

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь с нашими специалистами любым удобным для вас способом

Электрические данные
U_ном	24 V, 50/60 Гц
Диапазон U_ном	19,2…28,8 V/21,6…28,8 V
Мощность	5,5 VA - расчетная 3,5 W - работа; 1,5 W - покой

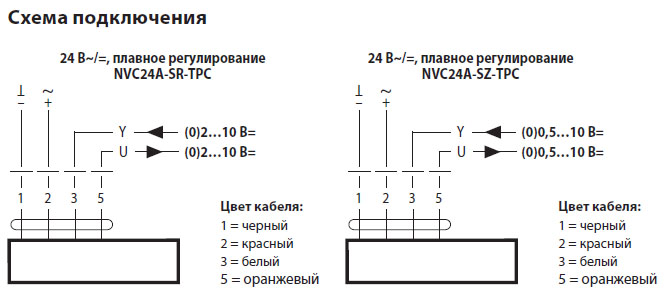

Соединение	4 мм² и кабель: 1 м , 4 х 0,75 мм ²
Возможность параллельного подключения 2-х приводов	Есть
Функциональные данные
Усилие	1000 N
Тип сигнала	Стандарт 0...10 В (при R = 100 кОм) - управляющий Стандарт 0,5...10 В (при max 0,5 мА) - обратная связь
Диапазон работы привода	0,5...10 В
Точность позиционирования привода	+/- 5%
Режим ручного управления	Есть. Кнопка на корпусе выводит редуктор из зацепления
t срабатывания	35 с (при ходе 20 мм)
Шум	60 децибел
Безопасность
Защита корпуса	Класс III / IP54
EMC	СЕ в соот. с 2004/108/ЕС
импульсное напряжение номинальное	0,8 kV
Допустимая t среды	От 0 до +50° С
Допустимая t хранения	От –40 до +80° С
Влажность	95% относительная, без конденсата
Обслуживание	Без тех. обслуживания

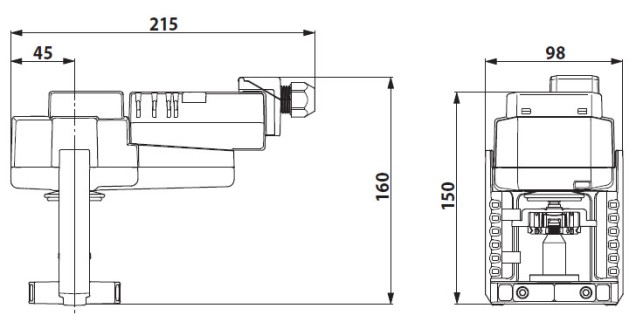

Вес привода	1,340 кг
