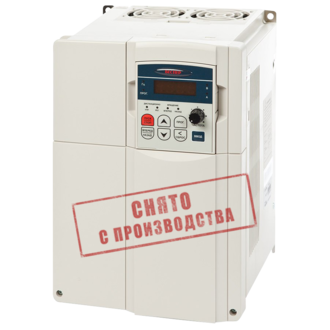

| Модель E2-8300 - |
005H |
007H |
|
Мощность применяемого
двигателя, кВт
|
3,7 |
5,5 |
|
Напряжение питания
|
Трехфазное: 380-480В +10%-15%, 50-60Гц±5% |
| Номинальный выходной ток, A |
8,8 |
13,0 |
| Выходное напряжение |
Трехфазное: от 0 до Uпитания |
|
Характеристики управления
|
Режим управления
|
U/F или управление вектором тока |
| Выходная частота |
От 0,1 до 400,0 Гц |
|
Момент при пуске
|
150%/1Гц (при управлении вектором тока) |
|
Тормозной момент
|
До 20% для моделей со встроенным тормозным резистором и 100 % при внешнем тормозном резисторе. |
|
Кратность регулирования скорости
|
1:50 (при управлении вектором тока) |
| Точность регулирования скорости |
±0,5% (при управлении вектором тока) |
| Точность ввода задания |
Дискретное: 0,01Гц (Прим.*1). Аналоговое: 0,05 Гц / 50Гц (10 бит) |
| Ввод задания |
Кнопками ▲▼ или потенциометром на пульте управления |
| Функции дисплея |
Четырехразрядный светодиодный индикатор, индикатор состояния, отображение частоты / скорости / линейной скорости / напряжения цепи постоянного тока / выходного напряжения / тока / направления вращения / констант преобразователя / списка ошибок / версии ПО |
| Внешние сигналы |
1. Внешний переменный резистор / 0-10В / 4-20мА / 10-0В / 20-4мА
2. Многофункциональные входы на клеммах ТМ2 позволяют управлять пуском/остановом, скоростью и множеством других функций.
|
| Функция ограничения частоты |
Независимая установка верхнего / нижнего пределов ограничения частоты и трех диапазонов запрещенных частот. |
| Частота коммутации |
От 2 до 16 кГц |
| Характеристики U/F |
18 фиксированных и 1 программируемая характеристики |
| Управление разгоном / торможением |
Две ступени разгона / торможения (0,1 – 3600 сек) и S-кривые (см. описание константы 3-05) |
| Многофунк-циональные входы |
6 дискретных, 1 или 2 аналоговых, 30 функций (см. описание константы 5-00…5-06) |
| Сигналы дискретных входов |
Переключаемые NPN/PNP |
| Многофунк-циональные дискретные выходы |
2 выхода, 16 функций (см. описание констант 8-02~8-03) |
| Многофунк-циональный аналоговый выход |
6 функций (см. описание констант 8-00/8-01) |
| Другие функции |
Перезапуск при потере питания, определение скорости, определение перегрузки, 8 предустановленных скоростей, переключение темпов разгона / торможения (2 ступени), S-образные кривые, 2-х и 3-х проводное управление, ПИД-регулятор, ограничение момента, компенсация скольжения, верхнее и нижнее ограничение частоты, режим экономии энергии, режим управления по протоколу Modbus от PC или КПК, автоматический перезапуск, встроенный PLC с набором простых логических функций. |
| Управление по каналу последовательной связи |
Через порты RS232 или RS485
Точка-точка (RS-232) или многоточечное соединение (RS485).
Установка скорости передачи / количества стоповых бит / четности.
|
|
Защитные функции
|
Перегрузка |
Защита двигателя (с устанавливаемой характеристикой) и преобразователя (150 % в течение 1 мин) |
| Защита предохраните-лями |
При срабатывании предохранителя двигатель останавливается. |
| Перенапряжение |
для класса 220В при напряжении цепи постоянного тока >410В, для класса 380В при напряжении цепи постоянного тока >820В |
| Пониженное напряжение |
для класса 220В при напряжении цепи постоянного тока <190В, для класса 380В при напряжении цепи постоянного тока <380В |
| Перезапуск при потере питания |
при потере питания на время от 15 мс до 2 с возможен перезапуск с определением скорости |
| Предотвращение срыва |
Защита от срыва при разгоне / торможении / работе. |
| Короткое замыкание на выходе |
Электронная защита |
| Неисправность заземления |
Электронная защита |
| Другие функции |
Защита от перегрева радиаторов, определение перегрузки по моменту, защита от ошибок подключения клемм управления, запрет обратного вращения, запрет пуска после перерывов в питании или аварийного останова, блокировка изменения констант. |
| Окружающая среда |
Температура среды |
От -10 до +50°С |
| Температура хранения |
От -20 до +60°С |
|
Относительная влажность
|
От 0 до 95% (без конденсата) |
| Допустимая вибрация |
1g (9.8м/с2 ) до 20 Гц, 0,2g (2м/с2 ) от 20 до 50 Гц |
|
Степень защиты оболочки
|
IP20 (0,4…22 кВт) ,
IP00 (30…55 кВт) по ГОСТ 14254-96
|
| Электромагнитная совместимость |
Встроенный фильтр класса А по ГОСТ Р51318.11-99 (0,4…11 кВт) |
