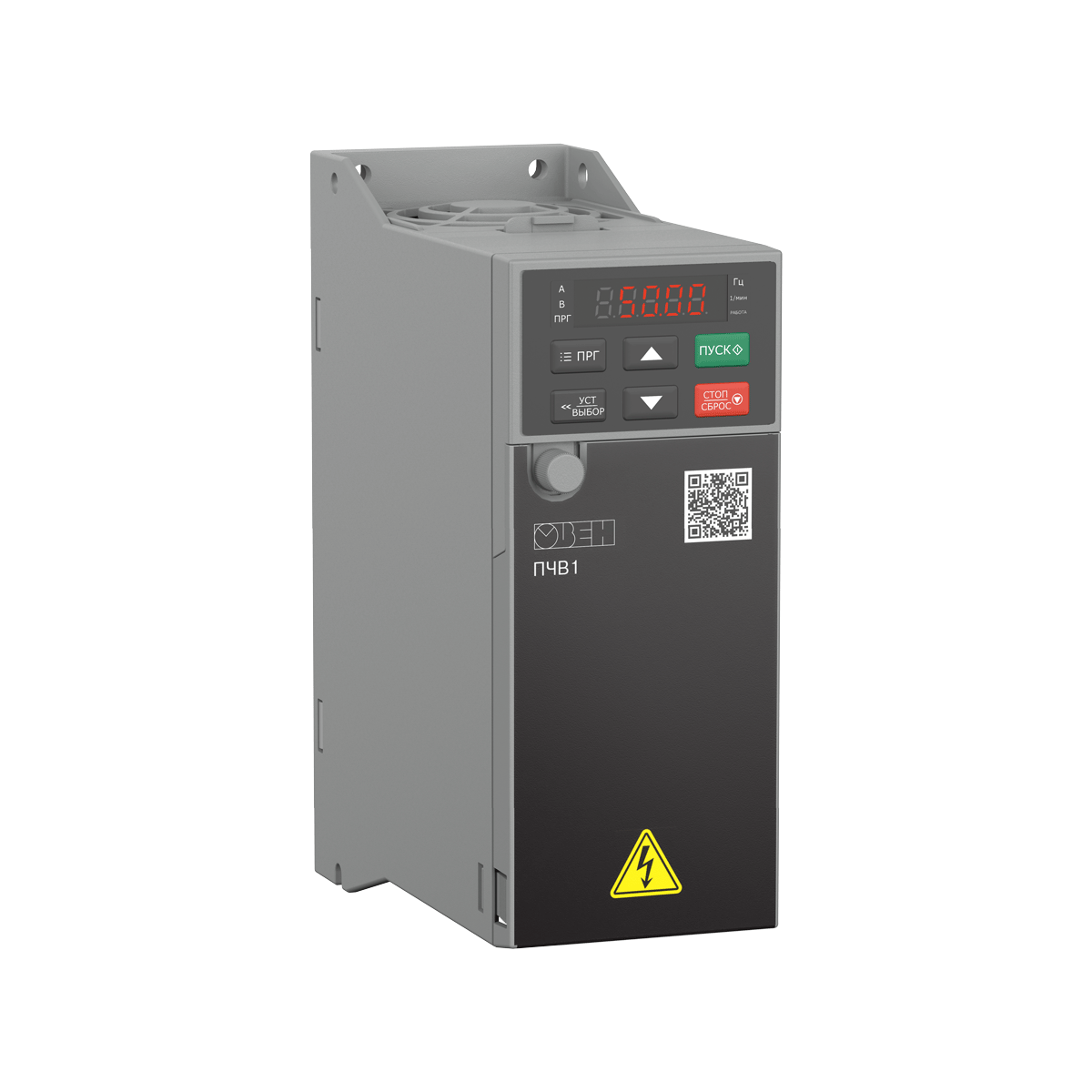

Частотный преобразователь векторный ОВЕН ПЧВ101-К18-А
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона;
- Компенсация нагрузки и скольжения;
- Вольт-частотный или векторный алгоритмы управления;
- Автоматическая адаптация двигателя без вращения;
- Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
- Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
- Встроенный сетевой дроссель и дроссель в звене постоянного тока;
- Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
- Встроенный ПЛК для решения сложных задач управления и позиционирования привода
- Возможность работы с внешними инкрементальными энкодерами, в том числе для поддержания малых частот вращения с большой точностью.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
Основные параметры
- Питание 1×220 В (0,18…2,2 кВт) и 3×380 В (0,37…22 кВт);
- Выходная частота до 400 Гц;
- Диапазон регулирования до 1:1000;
- Точность поддержания скорости до 0,1% от фактической;
- Точность поддержания момента до 0,5% от фактического;
По электромагнитной совместимости ПЧ относятся к оборудованию класса А по ГОСТ Р 51522
ОВЕН ПЧВ1,2 будут лучшим решением в технологическом оборудовании, где применяется управляемый электропривод: станках, смесителях, производственных линиях, системах водоснабжения, вентиляции, дымососах, подъемно-транспортном и т.п. оборудовании.
«Быстрый старт»
В состоянии поставки ПЧВ1 и ПЧВ2 имеют программную конфигурацию и значения параметров по умолчанию для типового применения с разомкнутым контуром процесса по принципу векторного управления.
Для безаварийной работы применяемого типа электродвигателя с ПЧВ выполните рекомендации, приведенные ниже.
Шаг 1. Выберите модификацию ПЧВ в соответствии с типом питающей сети и номинальным током электродвигателя.
Шаг 2. Выполните внешние подключения к ПЧВ, питающей сети и электродвигателя согласно требованиям РЭ и включите питание.
Шаг 3. Введите в ПЧВ значения из паспортных данных электродвигателя (таблица 1).
Таблица 1 - Параметры электродвигателя
Наименование параметра |
Код параметра |
Мощность, кВт (kW) |
1-20 |
Номинальное напряжение, В (V) |
1-22 |
Номинальная частота работы, Гц (Hz) |
1-23 |
Ток электродвигателя, А |
1-24 |
Номинальная частота вращения, об/мин (rpm) |
1-25 |
Шаг 4. Проведите автоматическую адаптацию электродвигателя (ААД).
- Установите для параметра 1-29 значение (2) – «ААД. Включено».
- Нажмите кнопку «ВВОД» - на ЖКИ появится cообщение «PUSH hand».
- Нажмите кнопку «ПУСК/РУЧН.» для запуска процесса ААД.
- После автоматического выполнения последовательности операций на ЖКИ появится сообщение «PUSH OК».
- Автоматическая адаптация завершается после нажатия кнопки «ВВОД».
Проведите пробный пуск ПЧВ с электродвигателем
Нажмите кнопку «ПУСК/РУЧН», затем вращением ручки потенциометра на ЛПО1 или кнопками «БОЛЬШЕ/МЕНЬШЕ» на ЛПО2 управляйте скоростью вращения АД. После опробования ПЧВ готов к работе, или дальнейшему программированию для приводов различных механизмов.
|
Пример работы с RS-485
В разделе размещены примеры опроса и управления частотным преобразователем ОВЕН ПЧВ по интерфейсу RS-485. Для удаленного опроса и управления ОВЕН ПЧВ может быть использовано любое устройство, которое может быть мастером сети и в котором поддержан протокол связи ModBusRTU (ПЛК, панель оператора, SCADA-система).
Название | скачать |
Адресация регистров ПЧВ |
скачать (pdf) |
Подключение ПЧВ к Lectus OPC |
скачать (pdf) |
Опрос и управление ПЧВ с ПЛК150 |
скачать (pdf) |
Пример конфигурации ОРС и ПЛК150 |
скачать (zip) |
Пример проекта в Codesys 2.3 |
скачать (rar) |
Руководство по подключению ИП+ПЧВ |
скачать (pdf) |
Проект ИП для связи с ПЧВ (старая прошивка) |
скачать (rar) |
Проект ИП для связи с ПЧВ (новая прошивка) |
скачать (rar) |
Примеры программирования
Название |
Скачать |
|
1 | Быстрый старт | Быстрый старт ПЧВ1/ПЧВ2 |
2 | Плавный разгон и торможение АД |
Конфигурация предназначена для реализации плавного разгона/торможения с задержкой выполнения программы. Управление частотой вращения производится:
|
3 | Управление скоростью АД по цифровым входам | Конфигурация предназначена для управления приводом с помощью цифровых входов без использования внешних или предустановленных заданий в режиме «ПУСК/ДИСТ.», без подключения внешнего потенциометра. Такая конфигурация возможна только в режиме фиксации выходной частоты, когда ПЧВ не реагирует на внешние задания. |
4 | Работа на трех предустановленных скоростях |
Конфигурация предназначена для управления вентилятором, который работает на трех фиксированных скоростях, переключаемых кнопками пульта управления.
|
5 | Управление высокоскоростными двигателями с разомкнутым контуром процесса | Конфигурация предназначена для управления Высокоскоростным АД (до 12000 об/мин), фазное напряжение 220 В. Диапазон задания синхронной скорости вращения АД, от Nн=0 об/мин (0 Гц) до Nв=8000 об/мин (133,3 Гц) от потенциометра ЛПО в режиме «ПУСК/ДИСТ.». Вращение вала двигателя – по часовой стрелке. |
6 | Инверсное управление АД с разомкнутым контуром процесса | Конфигурация предназначена для управления двигателем по разомкнутому контуру по сигналу от аналогового входа, подключаемого к клемме 60. Управление осуществляется по инверсному закону, т.е. при сигнале датчика в 4 мА – поддерживается выходная частота 50 Гц, при сигнале 20 мА – двигатель останавливается. В промежутке 4-20 мА поддерживается частота, пропорциональная току по линейному закону, как изображено на рисунке 3.7. Вращение вала двигателя – по часовой стрелке. |
7 | Режим поддержания заданного давления с замкнутым контуром процесса | Конфигурация предназначена для управления насосом в режиме «ПУСК/ДИСТ.» по сигналам от датчика давления с диапазоном измерения от 0 (Рдн) до 16 бар (Рдв) и выходом 4-20 мА. Уставка для управления задается, либо с ЛПО (режим отладки) – в диапазоне 0 (Рн) до 10 бар (Рв), либо предустановленное значение , Рп - 4 бар (рабочий режим). |
8 | Поддержание заданной температуры | Конфигурация предназначена для управления вентилятором по сигналам от датчика температуры с диапазоном измерения от минус 50 (tдн) до 200 ºС (tдв) с унифицированным выходом 4-20 мА. В отладочном режиме управления «ПУСК/РУЧН» уставка задается от потенциометра ЛПО – в диапазоне минус tн = 10 ºС до tв = 50 ºС. В рабочем режиме «ПУСК/ДИСТ» уставка задается цифровым способом (предустановленное задание), равное tп = 20 ºС, либо от потенциометра ЛПО в зависимости от выбранной конфигурации. При внезапном отключении ПЧВ должен возобновлять работу в том же режиме, что и до отключения питания. |
9 | Поддержание заданного давления (две уставки) | Конфигурация предназначена для управления насосом по сигналу от датчика давления с диапазоном измерения от 0 (Рдн) до 16 бар (Рдв) и выходом 4-20 мА. Две уставки для управления задаются, как предустановленные задания: Рп1=4 бар (дневной режим) и Рп2=2 бар (ночной режим). Выбор уставок осуществляется по цифровому входу, клемма 19. |
10 | Режим поддержания разности давлений | Конфигурация предназначена для управления системой на основе сигналов с двух датчиков давления по их разности. Датчики давления подключены на входе клеммы 53 (задание) и выходе клеммы 60 (обратная связь) соответственно. ПЧВ поддерживает в системе установленную разницу давлений (задание - ОС). |
11 | Поддержание заданной частоты вращения по сигналу с энкодера | Конфигурация предназначена для управления АД с номинальной скоростью вращения 925 об/мин. В качестве источника задания (уставки) используется клемма 53 (0-10 В) в режиме «ПУСК/ДИСТ.» или потенциометр на ЛПО в режиме «ПУСК/РУЧН.». Необходимо возобновлять работу ПЧВ в режиме до отключения питания. Сигнал обратной связи, энкодер 200 имп/об, подключен к клемме 33. |
12 | Программный автомат на базе встроенного ПЛК ПЧВ |
Конфигурация предназначена для работы привода по заданной временной циклограмме в режиме «ПУСК/ДИСТ.»:
|
13 | «Спящий режим» с гистерезисом | Конфигурация «SLEEP с гистерезисом» предназначена для обеспечения дополнительной экономии электроэнергии и продления срока службы оборудования. При выполнении условия «засыпания» привод останавливается с выбегом. После выполнения условия «пробуждения», привод включается на работу. |
14 | Удаленное управление по RS-485 | Конфигурация предназначена для управления ПЧВ только по интерфейсу RS-485, цифровые входы не используются. |
15 | Работа с наборами | ПЧВ осуществляет управление насосом по интерфейсу RS-485 или по входному аналоговому сигналу от клеммы 53 (4-20 мА, нижнее давление 4 бар, верхнее 20 бар) с обратной связью от датчика давления по клемме 60. Переключение между наборами осуществляется от цифрового входа (клемма 29). |
16 | Гистерезисное управление (нагреватель) | Конфигурация предназначена для управления двигателем с помощью встроенного ПЛК ПЧВ в режиме нагреватель. Значение берем с аналогового входа 53 и сравниваем с уставкой. Если значение меньше уставки, то двигатель работает. Если значение становится больше чем уставка, то двигатель выключается. |
17 | Гистерезисное управление (охладитель) | Конфигурация предназначена для управления двигателем с помощью встроенного ПЛК ПЧВ в режиме холодильник. Значение берем с аналогового входа 53 и сравниваем с уставкой. Если значение меньше уставки, то двигатель выключен. Если значение становится больше чем уставка, то двигатель включается. |
18 | Счетчик на дискретном входе ПЧВ | Конфигурация предназначена для управления двигателем с помощью встроенного ПЛК ПЧВ в режиме счетчик. Значение берем с цифрового входа 33 и сравниваем с уставкой. Если значение счетчика меньше уставки, то двигатель работает. Если значение становится больше чем у ставка, то двигатель выключается. |
