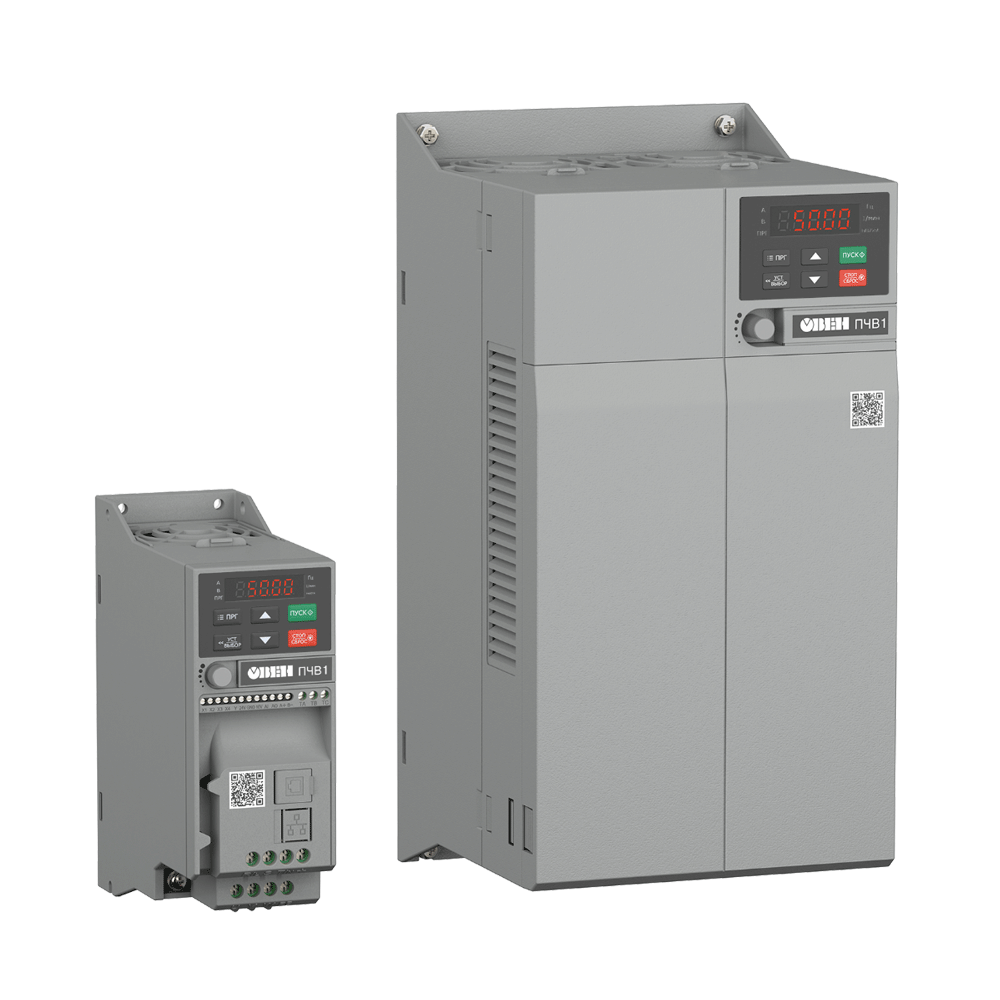

Преобразователь частоты ОВЕН ПЧВ1-2К2-А 2,2 кВт 220В - купить в Москве, цены на оборудование для автоматизации в интернет-магазине

Обновлённая линейка универсальных преобразователей частоты ПЧВ может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ.

Основные особенности преобразователей

Самые компактные ПЧ в своем классе.
Расширенное климатическое исполнение до 50 °С.
Удобный монтаж вплотную без зазоров.
Повышенный гарантийный срок.
Удобная интеграция в современные системы управления и диспетчеризации.

Основные функции преобразователей частоты

Векторный бездатчиковый и скалярный режим управления двигателем.
Автоматическая адаптация двигателя без вращения.
Автоматическая оптимизация энергопотребления.
Компенсация нагрузки и скольжения.
Возможность динамического торможения, в том числе с применением тормозных резисторов.
Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя.

Основные параметры

Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
Выходная частота до 600 Гц.
Точность поддержания скорости до 0,5 % от фактической.
Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.

Параметр	Значение
Питающая сеть	1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт)
Выходное напряжение	3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт)
Выходная частота	0...600 Гц – при скалярном управлении
Выходная частота	0...300 Гц – при векторном управлении
Режим управления	Асинхронные двигатели - скалярное U/f с установкой трех точек
	Синхронные двигатели - скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В)
	SVC векторное управление (доступно только в модификациях ПЧВ1-х-В)
Перегрузочная способность	1-фазные ПЧ: 150 % – 20 с, 180 % – 0,5 с
Перегрузочная способность	3-фазные ПЧ: 150 % – 60 с, 180 % – 5 с, 200 % – 0,5 с
Момент торможения через встроенный тормозной ключ	20 % без внешнего тормозного резистора
Момент торможения через встроенный тормозной ключ	50…100 % с использованием внешнего тормозного резистора
Локальная панель оператора	Настройка, мониторинг параметров, отображение кода ошибки
Интерфейс	RS-485
Цифровые входы	4 (сухой контакт)
Аналоговые входы	1 (0/4…20 мА и 0…10 В)
Цифровые выходы	1 релейный (~240 В, 3 А – в AC и ~30 В, 5 А – в DC)
Цифровые выходы	1 транзисторный (="24 В, 50 мА)
Аналоговые выходы	1 (0…10 В, 0/4…20 мА)
Встроенные регуляторы	ПИД-регулятор
Встроенные регуляторы	Встроенный ПЛК (программный автомат)
Класс защиты корпуса	IP20
Диапазон рабочих температур	-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик
Температура при хранении и транспортировке	-30...+60 °C
Длина моторного кабеля (без внешнего дросселя)	<100 м

Типоразмер 1 / Типоразмер 2 Типоразмер 3 / Типоразмер 4

Модификации	Габарит корпуса	В	Ш	Д	Крепёжный винт	вес ПЧ
ПЧВ1-К75-А [М01]	Типоразмер 1	177	65	148	3-M4	0,9
ПЧВ1-1К5-А [М01]	Типоразмер 2	202	75	163	3-M4	1,3
ПЧВ1-2К2-А [М01]
ПЧВ1-К75-В [М01]	Типоразмер 1	177	65	148	3-M4	0,9
ПЧВ1-1К5-В [М01]
ПЧВ1-2К2-В [М01]
ПЧВ1-4К0-В [М01]	Типоразмер 2	202	75	163	3-M4	1,3
ПЧВ1-5К5-В [М01]
ПЧВ1-7К5-В [М01]	Типоразмер 3	320	130	161	М5	3,6
ПЧВ1-11К-В [М01]
ПЧВ1-15К-В [М01]	Типоразмер 4	342,5	170	183	М5	6,3
ПЧВ1-18К-В [М01]
ПЧВ1-22К-В [М01]

Схема электрических соединений ПЧВ1 [М01]

Модификации ПЧВ1 [М01]

Таблица номинальных значений выходных токов

Модификация	Источник питания	Номинальный выходной ток, А	Мощность используемого электродвигателя, кВт
ПЧВ1-К75-А [М01]	1 фазы ~220 В	4,0	0,75
ПЧВ1-1К5-А [М01]		7,0	1,5
ПЧВ1-2К2-А [М01]		10,0	2,2
ПЧВ1-К75-В [М01]	3 фазы ~380 В	3,0	0,75
ПЧВ1-1К5-В [М01]		4,0	1,5
ПЧВ1-2К2-В [М01]		5,0	2,2
ПЧВ1-4К0-В [М01]		9,5	4,0
ПЧВ1-5К5-В [М01]		13,0	5,5
ПЧВ1-7К5-В [М01]		17,0	7,5
ПЧВ1-11К-В [М01]		25,0	11,0
ПЧВ1-15К-В [М01]		32,0	15,0
ПЧВ1-18К-В [М01]		38,0	18,5
ПЧВ1-22К-В [М01]		45,0	22,0


Видео 1. Работа ПЧВ1 [М01] с универсальным конфигуратором ПЧВ	Видео 2. Обзор обновлённой линейки ПЧВ	Видео 3. Вебинар «Новая серия преобразователей частоты ПЧВ М01»
