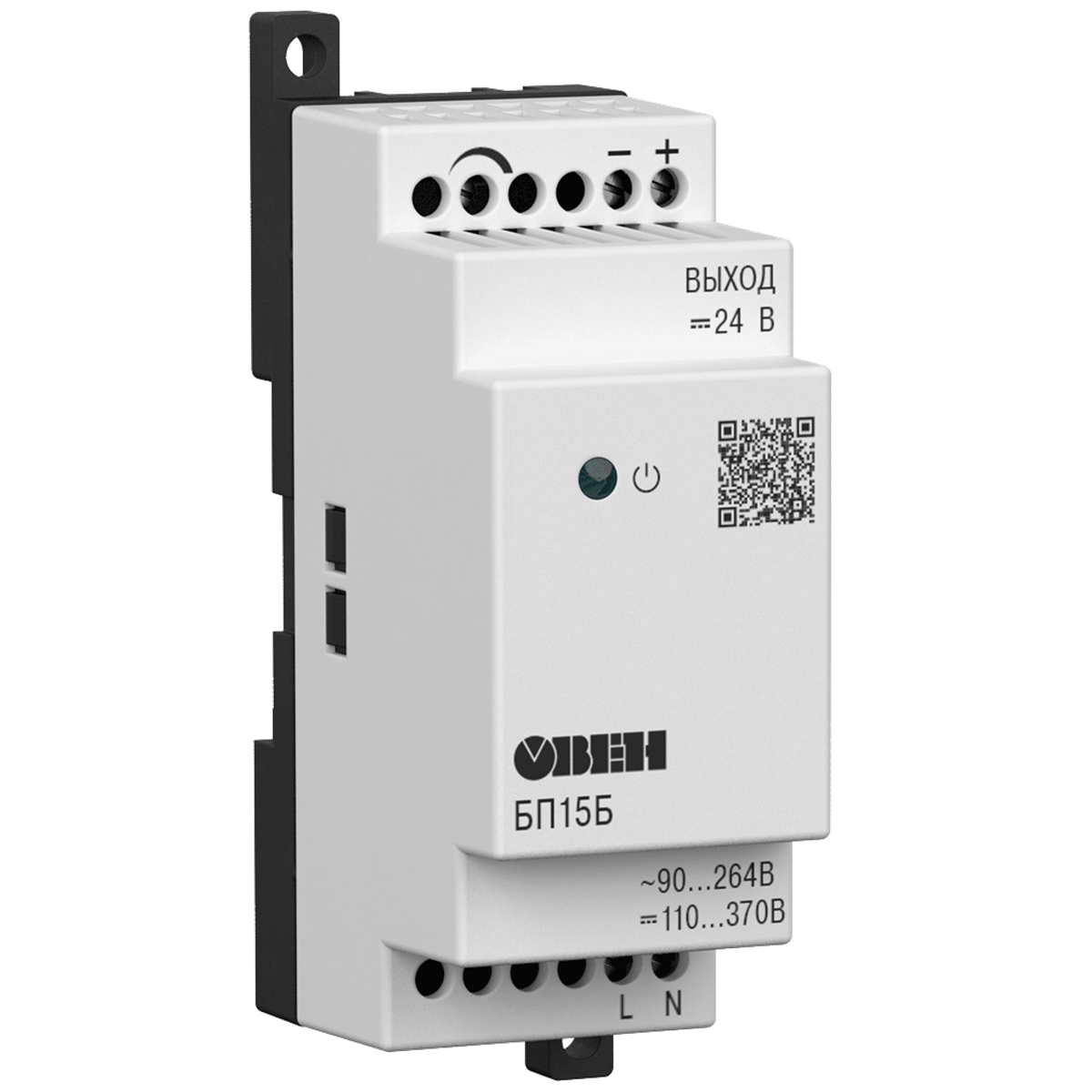

Одноканальный блок питания ОВЕН БП15Б-Д2-15

В наличии

К сравнению

4080 ₽

Быстрый заказ

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 9354

Блок питания БП15 предназначен для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.)

Категории

Входное напряжение

90…264 В

Выходное напряжение

15 В

Вид монтажа

на DIN-рейку

Количество каналов

Вид напряжения

от 220 В АС

Выходная мощность

15 Вт

В наличии

К сравнению

4080 ₽

Быстрый заказ

Доставка

Оплата

Назначение

Применяется для построения систем электропитания различной сложности, в том числе распределенных.

Блок питания БП15 выпускается в корпусе с креплением на DIN-рейку типа Д2.

Основные функции

ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение
ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
РЕГУЛИРОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности
ИНДИКАЦИЯ о наличии напряжения на выходе

Комплектация

Блок питания ОВЕН БП15Б-Д2
Паспорт и руководство по эксплуатации
Гарантийный талон

Документация

Сертификат соответствия для БП15Б

Декларация о соответствии на БП15-60

Руководство по эксплуатации БП15Б-Д2

Версия для печати

Одноканальный блок питания ОВЕН БП15Б-Д2 (PDF, 183 Кб)

Входное напряжение:
– переменного тока	90...264 В
– постоянного тока	110...370 В
Частота входного переменного напряжения	47...63 Гц
Порог срабатывания защиты по току	не более 1,5 I_max
Максимальная выходная мощность	15 Вт
Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I_max до I_max	±0,25 %
Рабочий диапазон температур	–20...+50 °C
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур	±0,025 % / °C
Электрическая прочность изоляции:
– вход - выход (действующее значение)	3 кВ
– вход - корпус (действующее значение)	1,5 кВ
Уровень радиопомех	по ГОСТ Р 51527 группа С
Тип и габаритные размеры корпуса:	Д2, 36х90х58 мм
Степень защиты корпуса (со стороны передней панели)	IP20

Выходные параметры БП15

Модификация прибора	Выходное напряжение, В*	Амплитуда пульсации выходного напряжения, мВ	Макс. ток нагрузки I_max, А	Ток потребления, А
-Д2-5	5 ± 1 %	40	2,0	0,27...0,12
БП15Б-Д2-9	9 ± 1 %	60	1,35	0,27...0,12
БП15Б-Д2-12	12 ± 1 %	80	1,2	0,33...0,13
БП15Б-Д2-15	15 ± 1 %	100	1,0	0,33...0,13
-Д2-24	24 ± 1 %	120	0,63	0,33...0,13
БП15Б-Д2-36	36 ± 1 %	150	0,41	0,33...0,13
БП15Б-Д2-48	48 ± 1 %	150	0,31	0,33...0,13
БП15Б-Д2-60	60 ± 1 %	150	0,25	0,33...0,13

* Допускается регулировка выходного напряжения в пределах ±8 %.

Условия эксплуатации блока питания БП15

Температура окружающего воздуха	–20...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

Машиностроение и металлообработка

Название статьи	Краткое описание	Используемые приборы
Станция для управления однозонной печью на базе приборов ОВЕН	Компания «Приборы контроля» (г. Ижевск) разработала на базе приборов ОВЕН станцию для контроля и управления однозонной трехфазной печью.	ТРМ210, ТРМ201, МСД-100, БП15
Автоматизация линии резки металла шириной до 2500 мм	Компания ООО НПФ «Инженерные технологии» (г. Екатеринбург) в ходе модернизации автоматизировала на базе приборов ОВЕН линию резки металла шириной до 2500 мм для фирмы «Техметалл», что позволило в разы увеличить производительность, повысить качество продукции, снизить отходы производства и высвободить рабочие руки.	ИП320, ПЛК100, БП15

Тара и упаковка

Название статьи	Краткое описание	Используемые приборы
Готовим ПЭТ-бутылки под масло	Растительные масла Орловского завода завоевали широкую популярность, и спрос на них растет с каждым годом. Для удовлетворения быстро растущего спроса предприятию не хватало упаковочной тары. Тогда на предприятии «Орелрастмасло» решили создать линию по производству ПЭТ-бутылок с системой управления на основе контроллера ОВЕН ПЛК100.	ИП320, ПЛК100, БП15, БП60
Система контроля толщины полимерной пленки	Предприятие «ПроПластик» (г. Серпухов Московской области) выпускает пакеты из полиэтиленовой пленки высокого и низкого давления толщиной от 20 до 100 микрон разной ширины. Для повышения ее качества была разработана и внедрена система контроля толщины рукавной пленки с использованием лазерного датчика и приборов ОВЕН.	БСФ, АС4, БП15, ТРМ202, СИ8

Химическая отрасль

Название статьи	Краткое описание	Используемые приборы
Система контроля толщины полимерной пленки	Предприятие «ПроПластик» (г. Серпухов Московской области) выпускает пакеты из полиэтиленовой пленки высокого и низкого давления толщиной от 20 до 100 микрон разной ширины (фото 1, 2). Для повышения ее качества была разработана и внедрена система контроля толщины рукавной пленки с использованием лазерного датчика и приборов ОВЕН.	БСФ, АС4, БП15, ТРМ202, СИ8

Пищевая промышленность

Название статьи	Краткое описание	Используемые приборы
Станция для управления сушильными и варочными камерами	ООО ТПФ «Приборы контроля» (г. Ижевск) разработало на базе приборов ОВЕН станцию для управления сушильными и варочными камерами, в основу которой положен регулятор температуры и влажности, программируемый по времени ОВЕН МПР51-Щ4.	МПР51-Щ4, БП15

ЖКХ

Название статьи	Краткое описание	Используемые приборы
Щит автоматизации водогрейного котла ЩАК 1.0	Компания «Центромонтажавтоматика» (г. Смоленск) разработала щит автоматизации водогрейного котла ЩАК 1.0. Автоматика котла построена на базе программируемого логического контроллера ОВЕН ПЛК100.	ИП320, ПЛК100, БП15
