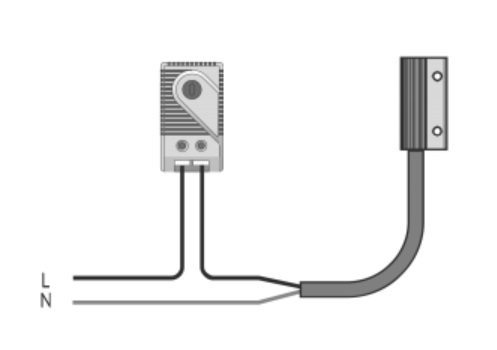

Нагреватели MEYERTEC MTK-EH и MTK-SH10 применяются совместно с термостатами в шкафах управления и автоматики для предотвращения образования конденсата и коррозии, поддерживая заданную положительную температуру воздуха. Для регулирования температуры в щите необходимо последовательно к нагревателю подключить термостат.
Применение
- Шкафы управления и автоматики.
- Банкоматы.
- Платежные терминалы.
- Вендинговое оборудование.
- Прочие устройства, устанавливаемые на улице или в неотапливаемых помещениях.
Особенности нагревателей МТК
|
MTK-EHxxx
|
MTK-SH10
|
- Мощность 15…150 Вт
- Монтаж на DIN-рейку
- Зажимные клеммы
- Саморегуляция температуры*
- Равномерное распределение тепла
|
- Мощность 10 Вт
- Компактные размеры
- Любое монтажное положение
- Саморегуляция температуры*
|
* Саморегуляция температуры происходит благодаря резкому увеличению сопротивления нагревательного элемента при достижении максимальной температуры. Данная функция не отменяет применения термостата вместе с нагревателем.
Линейка щитовых нагревателей MEYERTEC MTK
Нагреватели МТК могут работать в широком диапазоне напряжений: ≅ 120-240 В.
Температура эксплуатации приборов: от -45 до +70 °C.
Используемый в нагревателях MEYERTEC МТК нагревательный элемент (позистор PTC) не требует защиты от перегрева нагревателя, но не отменяет применения термостата для регулирования температуры.
MTK-SH10 — компактный полупроводниковый нагреватель патронного типа мощностью 10 Вт. Предназначен для контактного или локального обогрева электрооборудования (при нагреве температура поверхности нагревателя составляет прибл. +155 °C). Комплектуется кабелем длиной 0,3 м в силиконовой изоляции (2 × AWG 22). Имеет два отверстия для резьбового крепления. Для нагревателя МТК-SH10 допустимо любое монтажное положение.
Габаритные и установочные размеры MTK-SH10
У модификации MTK-SH10 длина 50 мм.
|
|
MTK-EHxxx
|
MTK-SH10
|
|
Рабочее напряжение
|
AC/DC 120-240 В¹ (мин. 110 В, макс. 265 В)
|
|
Нагревательный элемент
|
позистор (PTC) – саморегулирующийся, ограничивающий температуру
|
|
Корпус
|
алюминиевый профиль, анодированный
|
|
Подключение
|
3 клеммы с пружинными зажимами для многожильного провода 0,5…1,5 мм² (наконечником на конце провода) и для жестких проводов 0,5…2,5 мм²
|
2 × AWG 22, экранированный провод (силикон)
|
|
Крепление
|
зажим для шины 35 мм, согл. DIN EN 50022
|
резьбовое соединение
|
|
Монтажное положение
|
вертикальный воздушный поток воздуха (направление вверх, подключение снизу)
|
любое
|
|
Степень защиты/класс защиты
|
IP20 / I (провод заземления)
|
IP32 / II (с защитной изоляцией)
|
¹ при работе от напряжения ниже AC/DC 140 В мощность нагрева уменьшается приблизительно на 10 %.
|
Модификация2
|
Мощность нагрева3
|
Макс. пусковой ток
|
Рекомендованный входной
предохранитель Т
|
Длина
|
Вес (прибл.)
|
|
MTK-SH10
|
10 Вт
|
2,0 A
|
2,0 A
|
50 мм
|
0,03 кг
|
|
MTK-EH15
|
15 Вт
|
1,5 A
|
2,0 А
|
65 мм
|
0,3 кг
|
|
MTK-EH30
|
30 Вт
|
3,0 A
|
4,0 А
|
65 мм
|
0,3 кг
|
|
MTK-EH60
|
60 Вт
|
2,5 A
|
4,0 А
|
140 мм
|
0,4 кг
|
|
MTK-EH100
|
100 Вт
|
4,5 A
|
8,0 А
|
140 мм
|
0,5 кг
|
|
MTK-EH150
|
150 Вт
|
9,0 A
|
10,0 А
|
220 мм
|
0,7 кг
|
2 при нагреве температура поверхности MTK-SH10 составляет прибл. +155 °C.
3 при температуре окружающей среды +20 °C
