Артикул 32300

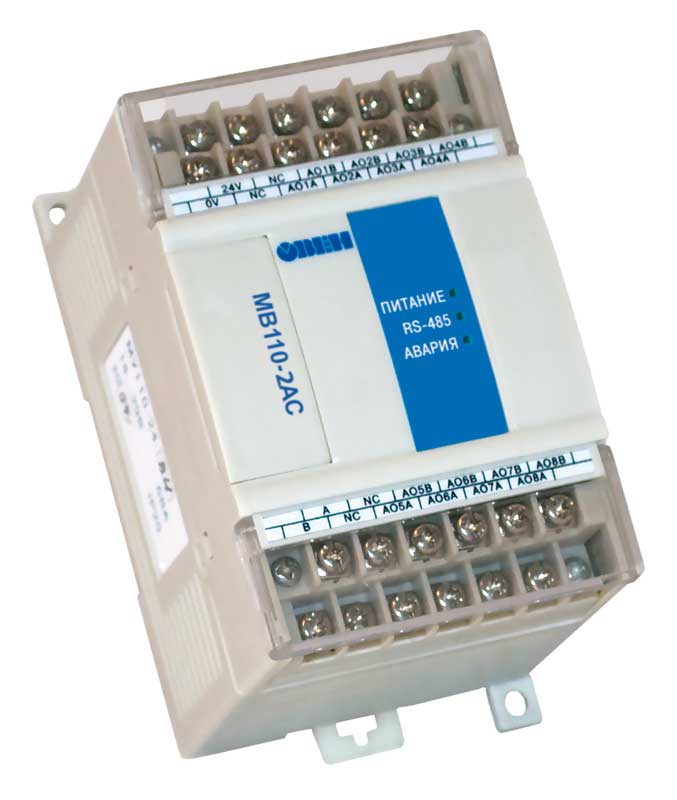

Прибор МВ110-224.2АС предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте. 2 канала скоростного аналогового ввода (до 200 выборок в секунду): 4(0)-20 мА, 0-5 мА, 0-10В. Питание 220 переменного или 24 В постоянного тока.
Вид монтажа
на DIN-рейку / на стену
Габаритные размеры
(63×110×75) ±1 мм
Тип входа
"быстрый" вход 4…20мА/0…10В
Поддерживаемые протоколы
Modbus RTU; Modbus ASCII; ОВЕН; DCON
В наличии
Назначение модуля скоростного ввода аналоговых сигналов МВ110-2АС
Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
Аналоговые входы прибора могут работать в следующих режимах:
- измерение тока в диапазоне от 4 до 20 мА;
- измерение тока в диапазоне от 0 до 20 мА;
- измерение тока в диапазоне от 0 до 5 мА;
- измерение напряжения в диапазоне от 0 до 10 В.
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
Прибор имеет следующие группы гальванически изолированных цепей:
- цепи питания прибора;
- цепи интерфейса RS-485;
- цепи выхода встроенного источника постоянного напряжения 24 В;
- цепи измерительных входов.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля скоростного ввода аналоговых сигналов МВ110-2АС
- 2 канала аналогового ввода
- Типы входных сигналов: унифицированные сигналы тока (0-20 мА, 4-20 мА, 0-5 мА) и напряжения (0-10 В)
- Частота измерений: до 200 выборок в секунду
- Напряжение питания: ~220 В или =24 В (универсальный источник питания)
- Встроенный источник питания датчиков: 24 В, 50 мА
Модули Мх110 ориентированы в первую очередь на отечественного потребителя
Мх110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
- короткие сроки производства и поставки;
- удобство приобретения через широкую дилерскую сеть;
- гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
- подробную документацию полностью на русском языке;
- грамотную техническую поддержку и обучение;
- открытость вашим идеям при расширении линейки.
Прибор обеспечивает измерение следующих унифицированных сигналов в соответствии с ГОСТ 26.011-80:
- ток от 4 до 20 мА;
- ток от 0 до 20 мА;
- ток от 0 до 5 мА;
- напряжение от 0 до 10 В.
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
Прибор имеет следующие группы гальванически изолированных цепей:
- цепи питания прибора;
- цепи интерфейса RS-485;
- цепи выхода встроенного источника постоянного напряжения 24 В цепи;
- измерительных входов.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
|
Напряжение питания
|
от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или
от 20 до 375 В постоянного тока (номинальное напряжение 24 В)
|
|
Потребляемая мощность, ВА, не более
|
6
|
|
Предел основной приведенной погрешности, %
|
±0,25
|
|
Предел дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур, %
|
0,12
|
|
Разрешающая способность:
– для диапазонов токов от 4 до 20 мА и от 0 до 20 мА, мкА, не более
– для диапазона тока от 0 до 5 мА, мкА, не более
– для диапазона напряжения от 1 до 10 В, мВ, не более
|
4
1
2
|
|
Количество аналоговых каналов измерения
|
2
|
|
Входное сопротивление в режиме измерения тока от 0 до 20 мА и от 4 до 20 мА, Ом
|
от 130 до 250
|
|
Входное сопротивление в режиме измерения тока от 0 до 5 мА, Ом
|
от 130 до 500
|
|
Входное сопротивление в режиме измерения напряжения от 0 до 10 В, кОм, не менее
|
200
|
|
Период обновления результатов измерения по каждому каналу, мс
|
5 ± 2 %
|
|
Режимы работы входных фильтров
(общие для всех каналов)
|
отключен;
50 Гц, 1-го порядка;
50 Гц, 2-го порядка;
50 Гц, 4-го порядка;
200 Гц, 1-го порядка
|
|
Режимы работы выходных фильтров
(индивидуальные для каждого канала)
|
отключен;
экспоненциальный
скользящего среднего
|
|
Постоянная времени выходного экспоненциального фильтра, мс
|
от 10 до 10000
|
|
Выходное напряжение встроенного источника питания
|
24 ± 3
|
|
Максимальный ток нагрузки встроенного источника питания, А
|
0,05
|
|
Интерфейс связи с мастером сети
|
RS-485
|
|
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более
|
32
|
|
Максимальная скорость обмена по интерфейсу RS-485, бит/с
|
115200
|
|
Протоколы связи, используемые для передачи информации
|
ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
|
|
Степень защиты корпуса
|
IP20 со стороны передней панели,
IP00 со стороны клеммной колодки
|
|
Габаритные размеры прибора, мм
|
63×110×75 ±1 мм
|
|
Масса прибора, кг, не более
|
0,5
|
|
Средний срок службы, лет
|
10
|
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 10 до +55 °С;
- верхний предел относительной влажности воздуха 80 % при 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ Р 52931-2008.
 |

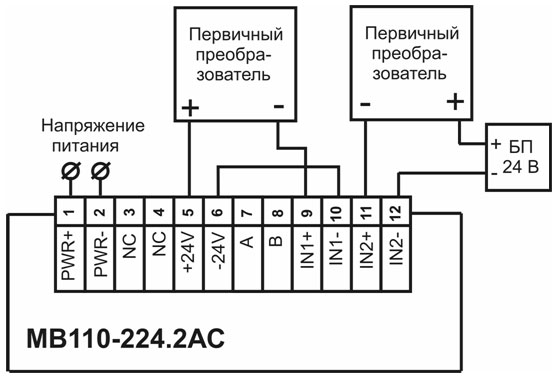

| Общий чертеж МВ110 |
 |

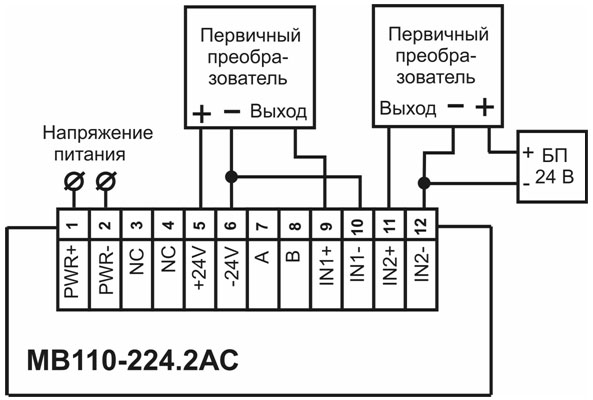

| Подключение к прибору двухпроводных первичных преобразователей |
 |

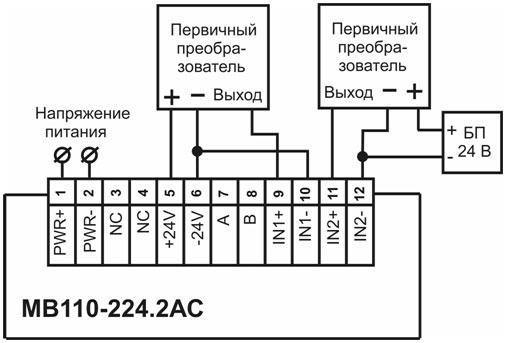

| Подключение к прибору трехпроводных первичных преобразователей |
|
- Модуль скоростного ввода аналоговых сигналов МВ110-2АС
- Паспорт и руководство по эксплуатации
- Гарантийный талон
