МР1 ОВЕН расширяет возможности контроллеров за счет увеличения количества дискретных выходов. Также этот прибор можно использовать в качестве блока силовых выходных устройств (для подключения исполнительных механизмов), с оборудованием, имеющим на выходе транзисторные ключи n–p–n-типа.
Приобретая МР1 ОВЕН на нашем сайте, Вы получаете следующие преимущества:
- скидки и бонусы;
- гарантийное и постгарантийное обслуживание;
- доставку курьерской службой по Москве и области, в другие регионы России - почтой, экспресс-почтой или транспортными компаниями.
Мы ждем Ваших звонков по телефонам 8 (495) 799-8200 (многоканальный для Москвы и МО), 8 (800) 600-4909 (бесплатный для всех регионов РФ).
Назначение
Модуль МР1 имеет два режима эксплуатации:
- Увеличения количества дискретных выходов, приборов (при подключении через интерфейс МР1):
- ПЛК63
- ПЛК73
- МВУ8
- ТРМ133М
- ТРМ132М
- Усилитель сигнала для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1).
Основные функции
- УВЕЛИЧЕНИЕ КОЛИЧЕСТВА ВЫХОДНЫХ ЭЛЕМЕНТОВ вышеуказанных приборов;
- ИСПОЛЬЗОВАНИЕ В КАЧЕСТВЕ БЛОКА СИЛОВЫХ ВЫХОДНЫХ ЭЛЕМЕНТОВ для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1);
- 8 ДИСКРЕТНЫХ ВЫХОДНЫХ ЭЛЕМЕНТОВ в различных комбинациях:
– э/м реле 4 А 220 В;
– транзисторные оптопары 400 мА 60 В;
– симисторные оптопары 0,5 А 250 В;
– для управления твердотельным реле 4...6 В 50 мА.
Настройка модуля МР1
При использовании МР1 совместно с ОВЕН МВУ8 настройка управления выходными элементами МР1 осуществляется в «ведущем» приборе МВУ8. При этом программы конфигурирования «ведущего» прибора должны быть переведены в расширенный режим работы, поддерживающий МР1.
При совместной работе МР1 с МПР51 каждый транзисторный ключ МПР51 подключается к своему входу модуля МР1. Ко входам МР1 вместо транзисторных ключей можно подключить какие-либо коммутирующие устройства (кнопки, тумблеры и т. д.).
МР1 можно одновременно использовать как модуль расширения для «ведущего» прибора и как блок силовых выходных элементов для прибора, имеющего на выходе транзисторные ключи (при этом нельзя управлять одним выходным элементом модуля МР1 от «ведущего» прибора и от внешнего транзисторного ключа).
Комплектация
- Прибор МР1
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Документация
Версия для печати
 |
|
Схема расположения клемм МР1
|
|
Схемы подключения выходных элементов
 |
 |
|
Выходной элемент типа Р
(э/м реле)
|
Выходной элемент типа К
(транзисторная оптопара)
|
 |
 |
|
Выходной элемент типа С
(симисторная оптопара)
|
Выходной элемент типа Т
(для управления твердотельным реле)
|
|
Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1
 |
| Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1 |
|
Схема подключения МР1 к «ведущему» прибору
 |
| Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1 |
|
Назад
В наличии
Доставка
Оплата
Декларация о соответствии на МР1
Руководство по эксплуатации МР1

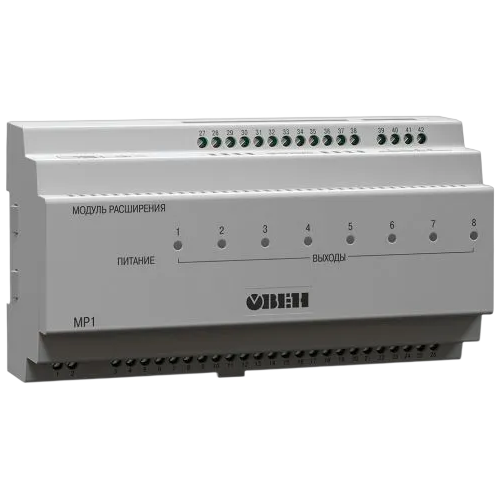

Модуль расширения выходных элементов ОВЕН МР1
