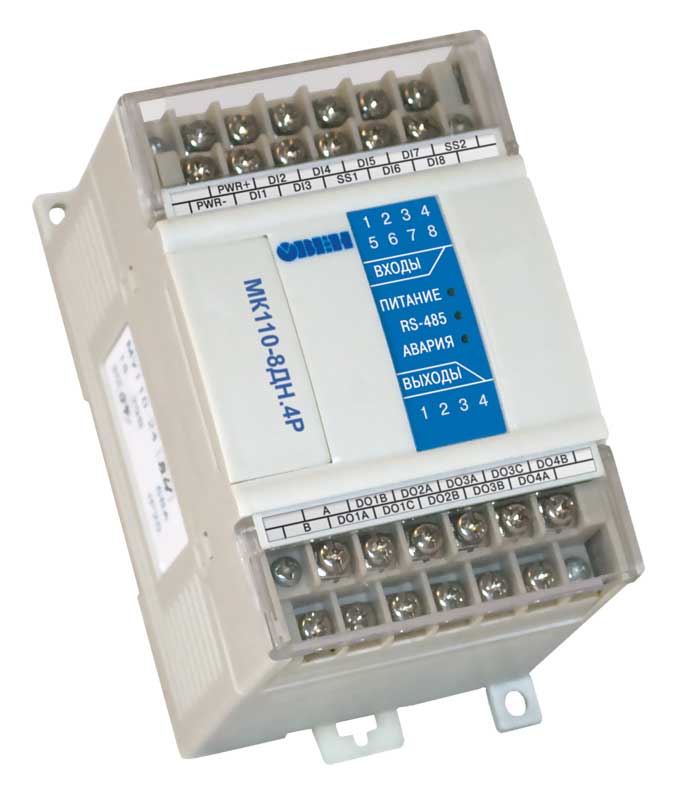

Назначение модуля ввода-вывода дискретных сигналов МК110-8ДН.4Р
Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485.
Встроенные ВЭ могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц.
МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля ввода-вывода дискретных сигналов МК110-8ДН.4Р
- 8 каналов дискретного ввода, групповая изоляция
- Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
- Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
- Счетчик импульсов для каждого канала. =4 канала дискретного вывода
- Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В; =Возможность выдачи ШИМ-сигнала с любого выхода
- Напряжение питания*: ~220 В и =24 В (универсальный источник питания)
* Также выпускаются модификации с питанием ~220 В или =24 В
Дополнительная логика работы для модулей дискретного ввода-вывода МК110
При настройке МК110 возможно выбрать режим управления выходными элементами по командам, передаваемым мастером сети по интерфейсу RS485, или по сигналам на дискретных входах. В последнем случае вы можете выбрать одну из следующих логических функций:
- прямая логика: Значение на выходе равно значению на входе;
- функция “НЕ”: Значение на выходе равно инверсному значению со входа;
- функция “И”: задается для 2 входов, функция “логическое И”;
- функция “ИЛИ”: задается для 2 входов, функция “логическое ИЛИ”;
- один импульс: при включении входа (по переднему фронту) на выходе импульс заданной длительности, длительность задается в параметре Tim;
- ШИМ: при включенном входе на выходе ШИМ с периодом THPD и длительностью импульса в параметре Tim;
- триггер: задается для 2 входов, логика соответствует следующим формулам:
- если (ВХОД1 = 1) И (ВХОД2 = 0) то ВЫХОД = 1;
- если (ВХОД2 = 1) то ВЫХОД = 0.
Кроме того, выход может включиться с заданной задержкой по времени или выключиться с заданной задержкой. Выходной элемент, настроенный на выполнение определенной логической функции, перестает воспринимать сигналы по интерфейсу. Однако остается доступным опрос состояния входов и выходов.
МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Характеристики прибора МК110-220.8ДН.4Р
|
Потребляемая мощность, ВА, не более
|
6
|
|
Количество дискретных выходных элементов
|
4
|
|
Параметры дискретных выходов (электромагнитных реле)
|
4 А при напряжении не более 250 В 50 Гц и cos φ > 0,4 или
4 А при постоянном напряжении не более 24 В
|
|
Количество дискретных входов
|
8
|
|
Интерфейс связи с компьютером
|
RS-485
|
|
Максимальная скорость обмена по интерфейсу RS-485, бит/сек
|
115200
|
|
Протокол связи, используемый для передачи информации
|
ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
|
|
Степень защиты корпуса
|
IP20
|
|
Габаритные размеры прибора, мм
|
63х110х75 ±1 мм
|
|
Масса прибора, кг, не более
|
0,5
|
|
Средний срок службы, лет
|
8
|

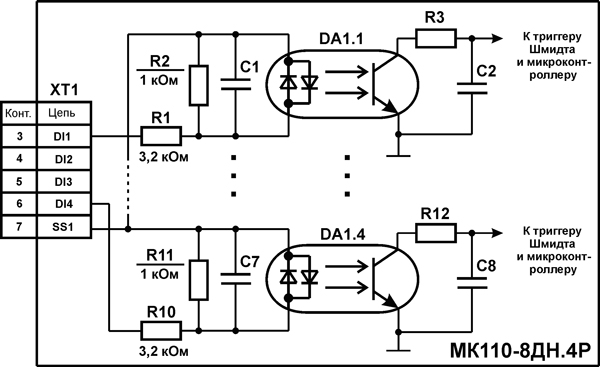

Параметры дискретных входов
|
Гальваническая развязка дискретных входов
|
Групповая
|
|
Электрическая прочность изоляции дискретных входов, В
|
1500
|
|
Максимальная частота сигнала, подаваемого на дискретный вход, кГц
|
1
|
|
Минимальная длительность импульса, воспринимаемого дискретным входом, мс
|
0.5 (скважность 2 для частоты 1 кГц)
|
|
Напряжение питания дискретных входов, В
|
24±3
|
|
Максимальный входной ток дискретного входа, мА, не более
|
8,5 (при напряжении питания входа 27 В)
|
|
Ток «логической единицы», мА, не менее
|
4,5
|
|
Ток «логического нуля», мА, не более
|
1,5
|
|
Сопротивление контакта (ключа) и соединительных проводов, подключаемых к дискретному входу, Ом, не более
|
-
|
|
Тип датчика дискретного входа
|

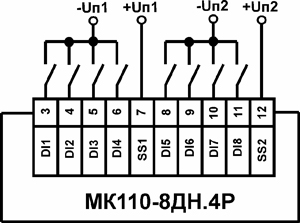

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.).

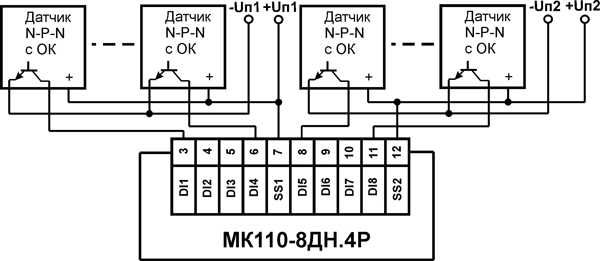

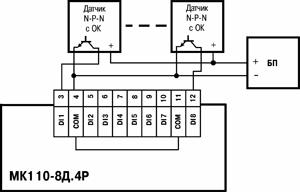

Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор) или p-n-p- типа.
|
Напряжение питания
| МК110-220.8Д(ДН).4Р |
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
18...29 В постоянного тока (номинальное напряжение 24 В)
|
| МК110-24.8Д(ДН).4Р |
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
|
|
МК110-224.8Д(ДН).4Р
|
20...375 В постоянного тока (номинальное напряжение 24 В)
|
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 10 до +55 °С;
- верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.
