Многоканальный блок питания ОВЕН БП14Б-Д4.4-24

Назначение

Многоканальный блок питания БП14 предназначен для питания стабилизированным напряжением 24 В или 36 В датчиков с унифицированным выходным токовым сигналом.

Блок питания БП14 выпускается в корпусе с креплением на DIN-рейку типа Д4.

Основные функции

ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное в двух или четырех независимых каналах
ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
ИНДИКАЦИЯ о наличии напряжения на выходе каждого канала

Комплектация

Блок питания
Паспорт и руководство по эксплуатации
Гарантийный талон

Входное напряжение:
– переменного тока	90...264 В
– постоянного тока	110...370 В
Частота входного переменного напряжения	47...63 Гц
Порог срабатывания защиты по току	(1,2...1,8) I_max
Суммарная выходная мощность	14 Вт
Количество выходных каналов	2 или 4
Номинальное выходное напряжение канала	24 или 36 В
Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I_max до I_max	±0,2 %
Рабочий диапазон температур	–20...+50 °C
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур	±0,025 % / °C
Электрическая прочность изоляции:
– вход – выход (действующее значение)	2 кВ
– выход – выход (действующее значение)	1,5 кВ
– вход – корпус (действующее значение)	1,5 кВ
Уровень радиопомех	по ГОСТ Р 51527 группа С
Тип и габаритные размеры корпуса	Д4, 72х90х58 мм
Степень защиты корпуса (со стороны передней панели)	IP20

Выходные параметры

Модификация прибора	Кол-во каналов	Выходное напряжение в канале, В	Амплитуда пульсации выходного напряжения, мВ	Макс. ток нагрузки в канале I_max, мА	Макс. ток потребления при выходном напряжении ~220 В, А
БП14Б-Д4.4-24	4	24 ± 0,48 %	60	145	0,15
БП14Б-Д4.4-36	4	36 ± 0,72 %	60	95	0,15
БП14Б-Д4.2-24	2	24 ± 0,48 %	60	290	0,15
БП14Б-Д4.2-36	2	36 ± 0,72 %	60	190	0,15

Условия эксплуатации

Температура окружающего воздуха	–20...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

Модификации

* Число каналов и значение выходного напряжения выбирается при заказе.

Декларация о соответствии

Руководство по эксплуатации БП14Б-Д4

Версия для печати

Двухканальный блок питания ОВЕН БП14Б-Д4

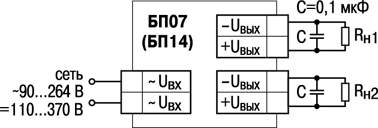

Схема подключения двухканального блока питания БП14

Схема подключения четырехканального блока питания БП14
