Параметр
|
Значение (свойства)
|
|

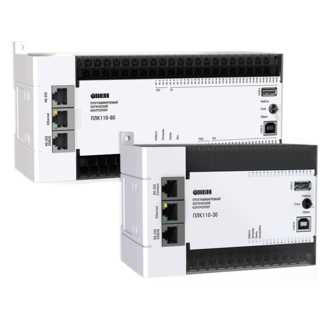

ПЛК110-Х.30[М02]
|
ПЛК110-Х.32[М02]
|
ПЛК110-Х.60[М02]
|
|
Питание
|
|
Напряжение питания:
ПЛК110-24.Х.Х-Х
ПЛК110-220.Х.Х-Х
|
от 9 до 30 В постоянного тока при Т > минус 20 °С,
от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В) * ;
от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)
|
|
Потребляемая мощность, не более:
ПЛК110-24.Х.Х-Х
ПЛК110-220.Х.Х-Х
|
28 Вт
41 ВА
|
31 Вт
45 ВА
|
|
Параметры встроенного источника питания:
ПЛК110-24.Х.Х-Х
ПЛК110-220.Х.Х-Х
|
Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА;
Выходное напряжение 24 В±4 %, ток не более 400 мА
|
|
Цифровые (дискретные) входы
|
|
Количество входов (из них быстродействующих)
|
18 (2)
|
18 (2)
|
36 (4)
|
|
Тип входов по ГОСТ Р 51841–2001
|
1
|
|
Напряжение «логического нуля»
|
минус 3 … 5 В
|
|
Максимальный ток «логического нуля»
|
2 мА
|
|
Напряжение «логической единицы»
|
15…30 В
|
|
Максимальный ток «логической единицы»
|
9 мА (при 30 В)
|
|
Минимальная длительность импульса, воспринимаемого дискретным входом:
- для обычных входов
- для быстродействующих
|
1,6 мс (меандр)
см. таблицу 3.1
|
|
Подключаемые входные устройства
|
– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – см. рисунок В.1
– трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором
– дискретные сигналы с напряжением от минус 3 до 30 В
|
|
Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р)
|
|
Количество релейных выходных каналов
|
12
|
14
|
24
|
|
Максимальный ток, коммутируемый контактами реле, не более
|
3 А
|
|
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более
|
10 мс (выходы DО1…DО12)
|
10 мс (выходы DО1…DО14)
|
10 мс (выходы DО1…DО24)
|
|
Суммарный максимальный ток нагрузки группы реле:
COM1-COM2
COM3
COM4
COM5
COM6
COM7-COM10
|
3 А
3 А
3 А
12 А
12 А
-
|
3 А
12 А
12 А
12 А
-
-
|
3 А
3 А
3 А
2,5 А
6 А
12 А
|
|
Механический ресурс реле
|
– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке
– не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
|
|
Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К)
|
|
Количество транзисторных выходных каналов,
из них быстродействующих
|
12
4 (DО1…DО4)
|
14
4 (DО1…DО4)
|
24
4 (DО1…DО4)
|
|
Максимальный ток транзисторного выхода, не более
– для обычных
– для быстродействующих
|
400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000);
400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник)
|
|
Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод)
|
SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В)
|
|
Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более
– для обычных
– для быстродействующих
|
5 мс (выходы DО5…DО12)
0,02 мс (выходы DО1…DО4)
|
5 мс (выходы DО5…DО14)
0,02 мс (выходы DО1…DО4)
|
5 мс (выходы DО5…DО24)
0,02 мс (выходы DО1…DО4)
|
|
Интерфейсы связи, количество
|
|
RS-485
|
2
|
1
|
2
|
|
RS-232
|
1
|
1
|
1
|
|
RS-232-Debug
|
1
|
1
|
1
|
|
Ethernet 100 Base-T
|
1
|
1
|
1
|
