Артикул 00-00026975
Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК73 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов.
Напряжение питания
≈90…265 В
Тип выходного элемента
транзистор
Тип входа
дискретный/аналоговый
Объем оперативной памяти
10кБ
![](/local/templates/owenkomplekt/img/icon/exist.svg)
В наличии

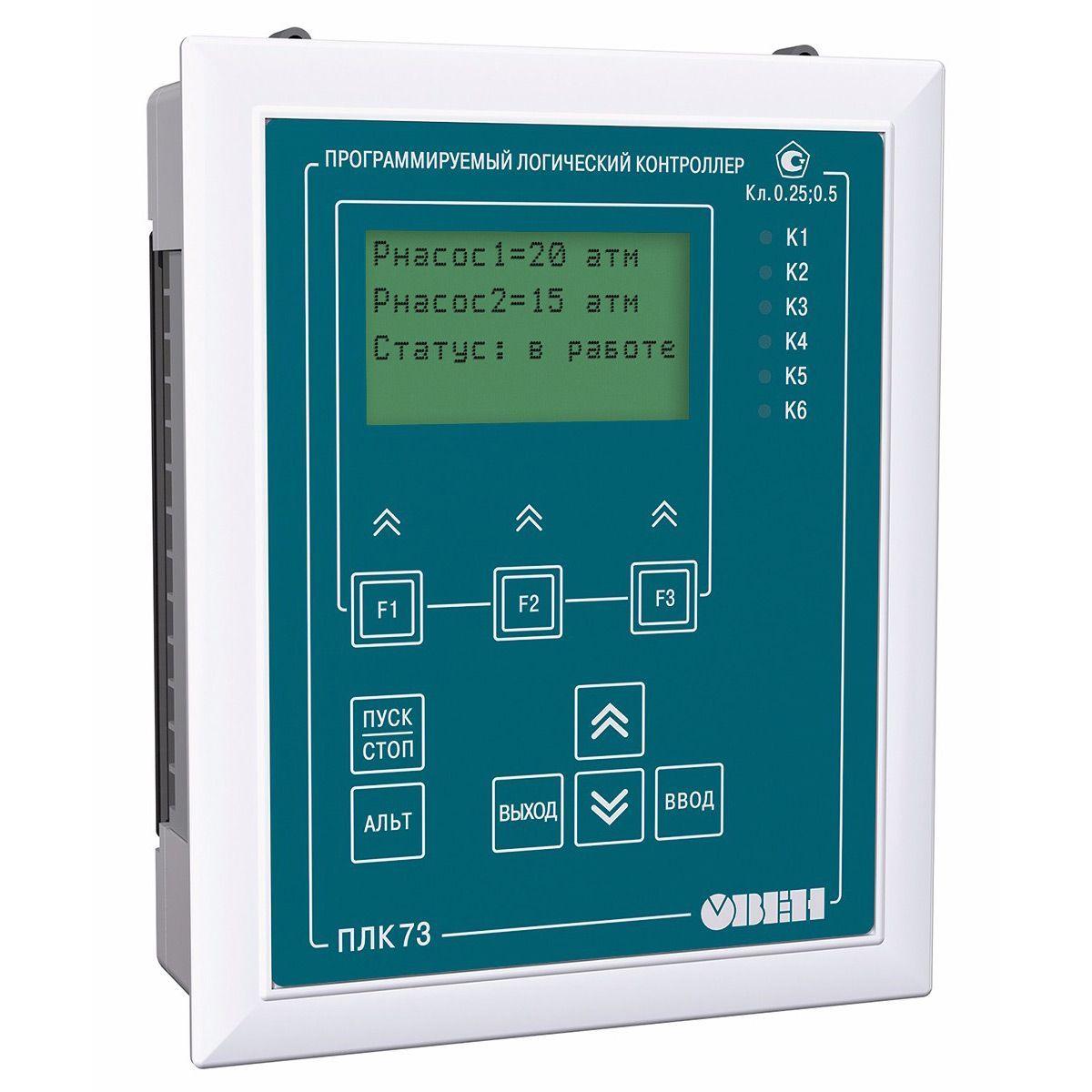

Контроллер для автоматизации локальных систем ОВЕН ПЛК73-КККК-L – это компактное
программируемое устройство, разработанное компанией ОВЕН для эффективного
управления и мониторинга процессов в различных системах.
Прибор представляет собой передовое решение для автоматизации локальных систем и
находит применение в различных отраслях, включая промышленность, энергетику,
строительство и другие.
Важным преимуществом устройства является высокая степень защиты от различных
внешних воздействий, таких как пыль, влага и вибрация, что обеспечивает надежную и
бесперебойную работу в любых условиях. ПЛК обладает набором встроенных функций,
которые позволяют гибко настраивать и управлять процессами. Большое количество
входов и выходов предоставляет возможность подключения к различным устройствам и
эффективного управления ими. Благодаря своим встроенным функциям, контроллер
ОВЕН ПЛК73-КККК-L L обеспечивает гибкость в настройке и управлении автоматизацией.
Общие сведения
Центральный процессор
|
32x разрядный RISC процессор 50 МГц на базе ядра ARM7
|
Размер Retain-памяти (EEPROM)
|
448 байт
|
Объем оперативной памяти для хранения переменных программ
|
10 кб
|
Объем памяти хранения программ
|
280 кб
|
Объем памяти ввода-вывода, байт
|
600 для ПЛК73-M
360 для ПЛК73-L
|
Время работы часов реального времени после пропадания питания
|
не менее 3 месяцев
|
Конструктивное исполнение
|
Корпус щитового крепления.
Габаритные размеры(ВxШxГ), мм
(168×137×55)±1 мм
|
Степень защиты корпуса со стороны лицевой панели
|
IP55
|
Напряжение питания
|
90...245 В (частотой от 47 до 63 Гц)
|
Потребляемая мощность, не более
|
для постоянного тока, 12 Вт для переменного тока, 18 Вт
|
Параметры встроенного вторичного источника питания
|
выходное напряжение 24±3 В, ток не более 180 мА
|
Элементы человеко-машинного интерфейса
Тип дисплея
|
Текстовый монохромный ЖКИ с подсветкой
|
Количество знакомест (символов)
|
4 x 16
|
Кнопки управления на лицевой панели
|
9 тактовых кнопок:
"Пуск/стоп", "Выход", "Альт",
"Ввод", "Вверх", "Вниз",
"F1", "F2", "F3"
|
Светодиоды на лицевой панели
|
6 шт:
"K1", "K2", "K3", "K4",
"K5", "K6"
|
Интерфейсы связи
Интерфейсы
|
2 интерфейса опционально:
1-й интерфейс: RS-485, RS-232 или отсутствует;
2-й интерфейс: RS-485, RS-232 или отсутствует.
|
Режим работы интерфейсов
|
Master, Slave
|
Поддерживаемые протоколы
|
ОBEH, ModBus-ASCII/RTU, GateWay (протокол CoDeSys)
|
Аналоговые входы
Количество аналоговых входов
|
8
|
Типы подключаемых датчиков и характеристики аналоговых входов
|
В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63
|
Выходы (дискретные и аналоговые)
Количество выходов внутри контроллера
|
8, из них 4 с возможностью установки ЦАП
|
Типы выходных элементов и их характеристики
|
В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63
|
Выходные элементы:
|
|
1
|
тип К (группа из 2 выходов)
|
2
|
3
|
тип К (группа из 2 выходов)
|
4
|
5
|
тип (Р, К, С, Т, И, У) или отсутствует
|
6
|
тип (Р, К, С, Т, И, У) или отсутствует
|
7
|
тип (Р, К, С, Т, И, У) или отсутствует
|
8
|
тип (Р, К, С, Т, И, У) или отсутствует
|
Дискретные входы
Количество дискретных входов
|
8
|
Подключаемые входные устройства
|
подключение датчиков с выходами: "сухой-контакт",
p-n-p- и n-p-n-транзистор
|
Максимальная частота сигнала, подаваемого на дискретный вход
|
15 Гц (при скважности 2)
|
Напряжение питания дискретных входов, В
|
24±3
|
Программирование и обновление встроенного программного обеспечения
Среда программирования
|
CoDeSys 2.3 (версия 2.3.8.1 и более старшая)
|
Интерфейс для программирования и отладки в CoDeSys
|
RS-232 DBGU
|
Интерфейс для обновления встроенного программного обеспечения
|
RS-232 DBGU
(выведен на разъем RJ-12)
|
![Обозначения при заказе Обозначения при заказе](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/mod_plk73.jpg)
![Подключение датчиков к дискретным входам Подключение датчиков к дискретным входам](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b1.jpg) |
![Схема подключения нагрузки к ВЭ типа «У». Rн > 2 кОм Схема подключения нагрузки к ВЭ типа «У». Rн > 2 кОм](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b7.jpg) |
Подключение датчиков к дискретным входам |
Схема подключения нагрузки к ВЭ типа «У». Rн > 2 кОм |
![Подключение термометра сопротивления или резистивного датчика по трехпроводной схеме Подключение термометра сопротивления или резистивного датчика по трехпроводной схеме](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b2.jpg) |
![Подключение резистивного датчика по двухпроводной схеме Подключение резистивного датчика по двухпроводной схеме](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b3.jpg) |
Подключение термометра сопротивления или резистивного датчика по трехпроводной схеме |
Подключение резистивного датчика по двухпроводной схеме |
![Подключение активного датчика с выходом в виде напряжения 0...1 В Подключение активного датчика с выходом в виде напряжения 0...1 В](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b4.jpg) |
![Подключение активного датчика с токовым выходом 0...5 мА или 0(4)...20 мА (Rш = 100,0 Ом ± 0,1%) Подключение активного датчика с токовым выходом 0...5 мА или 0(4)...20 мА (Rш = 100,0 Ом ± 0,1%)](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b5.jpg) |
Подключение активного датчика с выходом в виде напряжения 0...1 В |
Подключение активного датчика с токовым выходом 0...5 мА или 0(4)...20 мА (Rш = 100,0 Ом ± 0,1%) |
![Схема подключения термопары (термоэлектрического преобразователя) Схема подключения термопары (термоэлектрического преобразователя)](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b6.jpg) |
![Схема подключения нагрузки к ВЭ типа «У». Rн > 2 кОм Схема подключения нагрузки к ВЭ типа «У». Rн > 2 кОм](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b7.jpg) |
Схема подключения термопары (термоэлектрического преобразователя) |
Схема подключения нагрузки к ВЭ типа «У». Rн > 2 кОм |
![Схема подключения нагрузки к ВЭ типа «И» Схема подключения нагрузки к ВЭ типа «И»](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b8.jpg) |
![Схема подключения нагрузки к ВЭ типа «Р» Схема подключения нагрузки к ВЭ типа «Р»](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b9.jpg) |
Схема подключения нагрузки к ВЭ типа «И» |
Схема подключения нагрузки к ВЭ типа «Р» |
![](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b10a.jpg) |
![](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b10b.jpg) |
Схема подключения нагрузки к ВЭ типа «К» (диод VD должен быть рассчитан на напряжение 100 В и ток 1 A) |
![Схема подключения нагрузки к ВЭ типа «С» Схема подключения нагрузки к ВЭ типа «С»](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b11.jpg) |
|
Схема подключения нагрузки к ВЭ типа «С» |
Схема подключения нагрузки к ВЭ типа «С» |
![Схема подключения нагрузки к ВЭ типа «С» Схема подключения нагрузки к ВЭ типа «С»](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b12.jpg) |
|
Схема подключения нагрузки к ВЭ типа «С» двух тиристоров, подключенных встречно-параллельно (R2=47… 68 Ом, С1=0.1мкф×630 В) |
Схема подключения модуля МР1 к ПЛК73 |
![Схема расположения и назначения клемм на ПЛК73 (вид на заднюю стенку корпуса) Схема расположения и назначения клемм на ПЛК73 (вид на заднюю стенку корпуса)](/assets/images/Sistemi-avtomatizacii/Programmiruemie-log-kontrolleri/PLK73/plc73_b15.jpg) |
Схема расположения и назначения клемм на ПЛК73 (вид на заднюю стенку корпуса) |
|
Пищевая промышленность
Автоматизация молочного производства
|
Компания ПРОЕКТ-П совместно с ООО «Мелиус комплект» (г. Вологда) с целью увеличения эффективности производства и снижения эксплуатационных расходов разработали систему управления двух резервуаров и моечной станции на молочном комбинате «Каргопольский» (г. Каргополь, Архангельская обл.).
|
БКК1 |
Пульт управления творожной ванны на базе контроллера ПЛК73
|
Компания ПРОЕКТ-П в сотрудничестве с компанией «Северо-западный центр автоматизации» в марте 2012 г. разработала пульт управления к творожной ванне. Задачей компании ПРОЕКТ-П была разработка программного обеспечения панельного контроллера ПЛК73.
|
БКК1
|
- Контроллер ПЛК73
- Кабель КС1
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
