Артикул 00-00096405

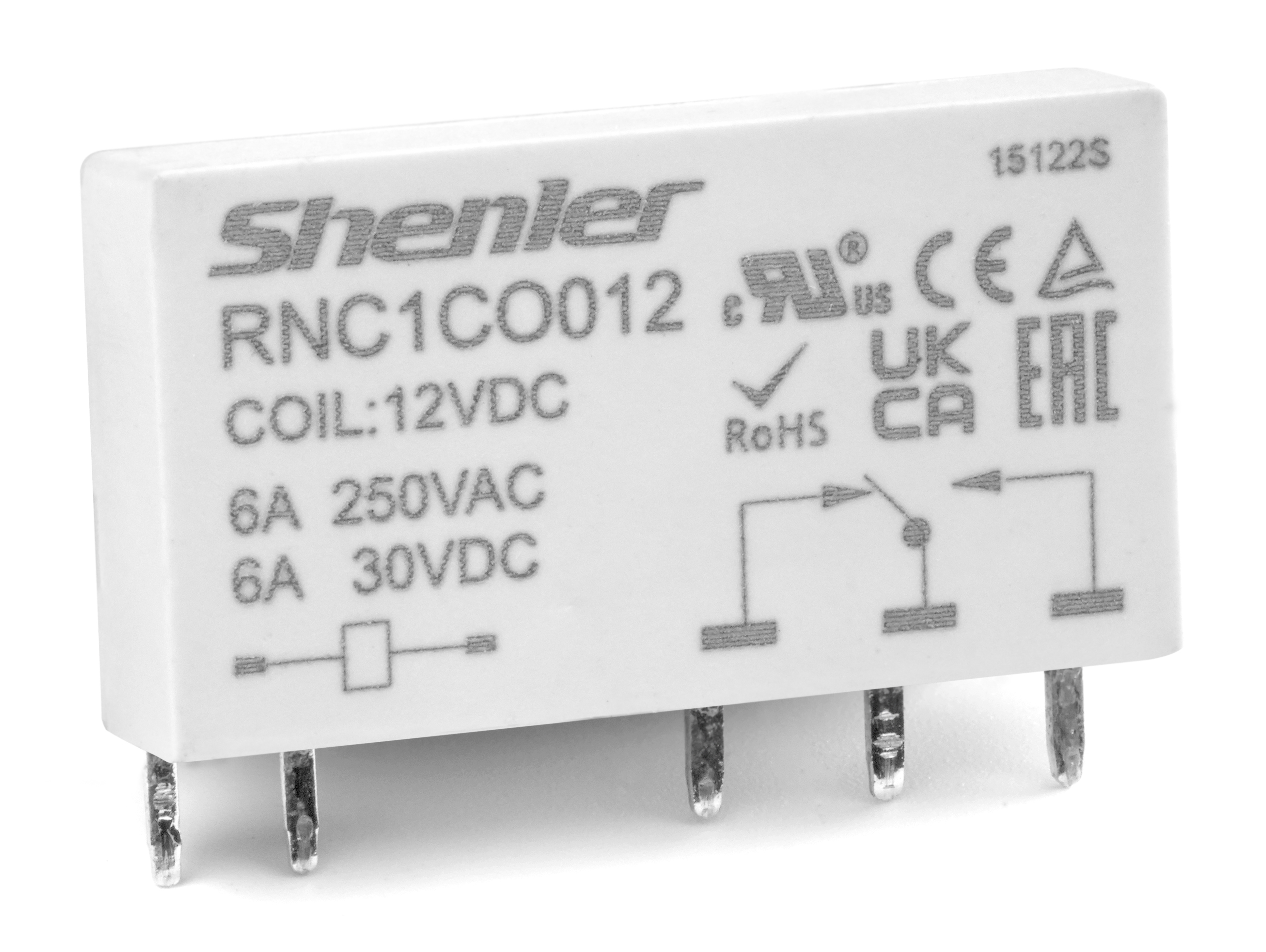

Интерфейсное реле Shenler RNC1CO012, 1CO, 6A(250VAC/30VDC), 12VDC, для печатных плат и цоколей SNB05/SNC05, IP60. Этот простой в управлении прибор призван обеспечивать гальваническую развязку между управляющей сетью и объектом управления, например, электродвигателем или освещением. 1 контакт с нагрузкой 6 А, переменный/постоянный ток с напряжением управления 12 VDC
Напряжение управления
12 В
![](/local/templates/owenkomplekt/img/icon/exist.svg)
В наличии
Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.
Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п
Интерфейсное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.
Температурный диапазон -40 до 55 °С.
Влажность воздуха до 80%.
Рабочее положение в пространстве горизонтальное, либо вертикальное.
Интерфейсное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.
Тип реле
1A: (NO - нормально разомкнутый)
1C: (CO - переключающий)
Тип контактов
(O: вертикально)
(P: горизонтально)
Напряжение катушки
003~060:3~60 В пост. ток
Дополнительно
(S: 0,17 Вт энергопотребление катушки, V:0,21 Вт, G: позолоченные контакты)
Характеристики
Малый размер, высокая чувствительность, низкое энергопотребление, Максимальный коммутируемый ток 6A.
Ультратонкая конструкция, защита окружающей среды, используется с розетками.
Характеристики контактов
|
Тип контактной группы
|
1A (1NO), 1C (1CO)
|
Номинальный ток нагрузки
|
6A/250VAC, 30VDC
|
Макс. коммутируемая мощность
|
1500VA, 180W (AC-1)
|
Мин. коммутируемая мощность
|
170mW (17V/10mA)
|
Сопротивление контакта
|
≤100мΩ (позолоченный контакт ≤30мΩ)
|
Материал контакта
|
AgSnO2
|
Электрический ресурс (23°C)
|
NO: 6 x 104 (1800 цикл/час)
|
NC: 3 x 104 (1800 цикл/час)
|
Механический ресурс
|
≥2 x 107 (18000 цикл/час)
|
Напряжение втягивания (при 23°С)
|
DC: ≤75% (номинального напряжения)
|
Напряжение отпускания (при 23°С)
|
DC: ≥5% (номинального напряжения)
|
Максимально напряжение (при 23°С)
|
110% (номинального напряжения)
|
Сопротивление изоляции
|
≥1000МΩ (500VDC)
|
Рабочая мощность катушки
|
3~24VDC (W)
|
~0.17W
|
48~60VDC (W)
|
~0.21W
|
Время срабатывания (при номинальном напряжении)
|
≤8 мс
|
Время возврата (при номинальном напряжении)
|
≤4 мс
|
Напряжение пробоя
|
Между открытыми контактами
|
1000VAC/1 мин (ток утечки 1 mA)
|
Между контактом и катушкой
|
4000VAC/1 мин (ток утечки 1 mA)
|
Степень защиты корпуса
|
IP60
|
Температура окружающей среды
|
-40~+85 °C
|
Влажность
|
5%~85% относительной влажности
|
Атмосферное давление
|
86~106KPa
|
Ударопрочность
|
10G (ударный импульс полуволны: 11 мс)
|
Виброустойчивость
|
10~55 Гц двойная амплитуда: 1,0 мм
|
Способ монтажа
|
Для монтажа на печатных платах и в колодках
|
Вес
|
6г
|
Тип используемой розетки
|
SNC05-E-A
|
SNC05-S-A
|
Технические характеристики катушки (23°C)
Код катушки
|
003
|
005
|
006
|
012
|
018
|
024
|
Номинальное напряжение, DC (0,17W)
|
5
|
6
|
12
|
24
|
18
|
24
|
Сопротивление катушки, Ω
|
43
|
147
|
212
|
847
|
1906
|
3388
|
Код катушки
|
048
|
060
|
|
|
|
|
Номинальное напряжение, DC (0,21W)
|
48
|
60
|
|
|
|
|
Сопротивление катушки, Ω
|
10971
|
17143
|
|
|
|
|
Примечание: при напряжении катушки ≤48VDC сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥48VDC сопротивление измеряется с допуском ±15%Ω
|
