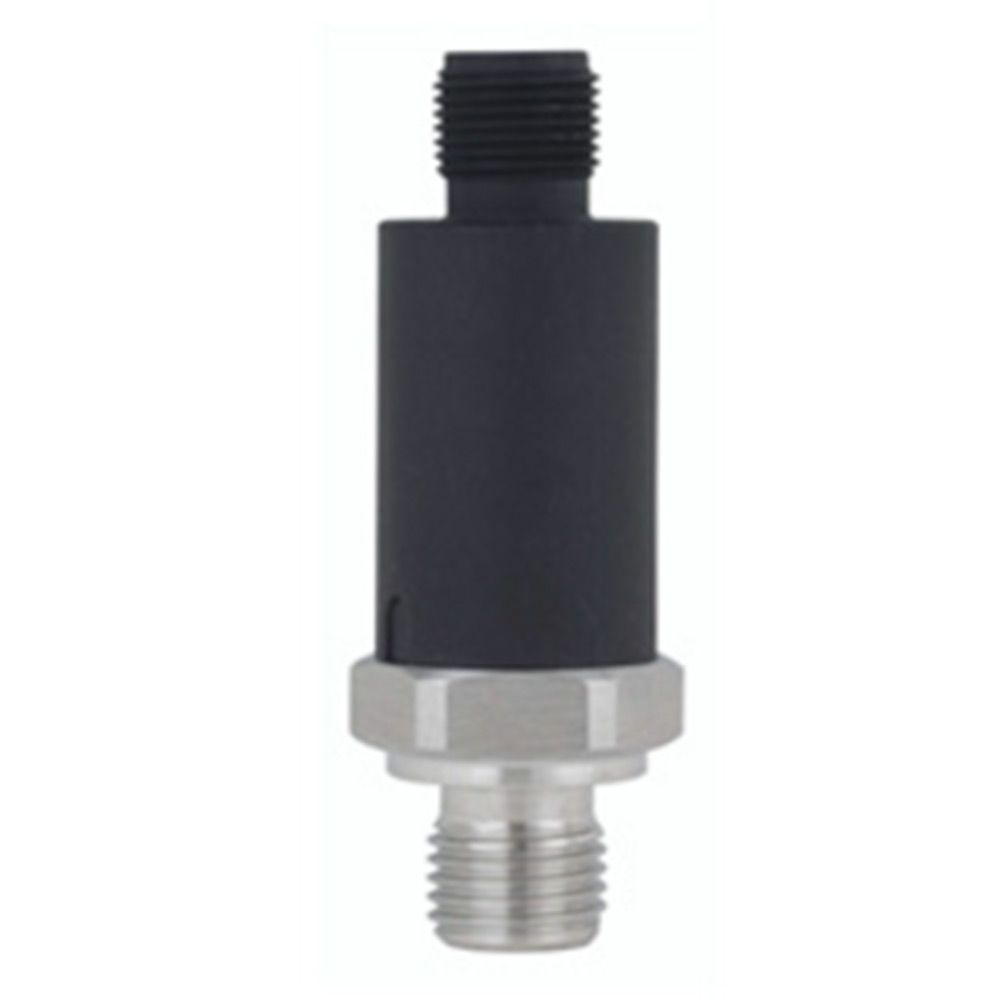

Датчик давления WIKA OT-1, 0...10 бар, G1/4B, 0-10 В
Описание прибора
Данный преобразователь давления предназначен для измерения давления газообразных и жидких сред. Используется в качестве датчика обратной связи при построении замкнутых систем управления.
Применяется в следующих областях:
- Пневматика;
- Гидравлика;
- Автомобильная промышленность;
- Технологии охлаждения.
Корпус изготовлен из высокопрочного фиберглассового пластика (PBT). Данный материал успешно используется в автомобильной промышленности в течении многих лет. Внутри корпуса металлическая основа, обеспечивающая хорошую защиту от электромагнитных излучений.
Герметично заваренный, тензорезистивный датчик обладает долговременными характеристиками, в течении которых сохраняется герметичность, что позволяет не требовать дополнительных улотнительных устройств.
Тензорезистивный датчик давления, изготовленный из высококачественной стали по технологии «распыления», обладает выской долговременной стабильностью характеристик, что находит свое применение в измерениях часто изменяемого давления.
Технические характеристики серии OT-1
ТЕХНИЧЕСКИЕ ДАННЫЕ | Тип OT-1 | |
---|---|---|
Диапазон измерений | 6 10 16 25 40 60 бар | |
Предельно допустимое давление | 20 20 32 50 80 120 бар | |
Предел прочности | 100 100 160 250 400 550 бар | |
Вид давления | Избыточное | |
Присоединение к источнику давления | G1/4 А(B) | |
Класс точности | 1% | |
Выходной сигнал/ Питание Uв/нагрузка | 4…20мА 2-х проводный/8…36 DC B/RА≤( Uв-8B)/0.02A | |
0…10 V 3-х проводный/ 14…36 DC B/ RА > 5 кОм | ||
Допустимая температура: | -измеряемой среды | -40…+125°С |
-окружающей среды | -40…+100°С | |
Пылевлагозащита | IP 67 | |
Масса | Около 0,07кг | |
Типовой лист | PE 81.42 (стандартное исполнение) |
Размеры в мм
Электрические присоединения
Схемы электрических присоединений
