Блок сетевого фильтра ОВЕН БСФ-Д3-1,2

В наличии

К сравнению

2760 ₽

Быстрый заказ

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 7669

Блоки сетевых фильтров ОВЕН БСФ предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.

Категории

Входное напряжение

176..264 В

Назначение

защита от импульсных и высокочастотных помех

Тип источника сигнала

для ослабления и подавления помех в двухпроводной сети

В наличии

К сравнению

2760 ₽

Быстрый заказ

Доставка

Оплата

Назначение

Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм.

Блоки выпускаются в двух модификациях:

ОВЕН БСФ-Д2-0,6 – корпус Д2, 36х90х58 мм, максимальный ток нагрузки 0,6 А;
ОВЕН БСФ-Д3-1,2 – корпус Д3, 54х90х58 мм, максимальный ток нагрузки 1,2 А.

Основные функции

ЗАЩИТА ЭЛЕКТРООБОРУДОВАНИЯ от действия помех, проникающих из сети
ЗАЩИТА СЕТИ от эмиссии помех подключенного работающего электрооборудования
ОСЛАБЛЕНИЕ ИМПУЛЬСНЫХ ПОМЕХ
ПОДАВЛЕНИЕ ВЫСОКОЧАСТОТНЫХ

Габаритные чертежи ОВЕН БСФ-Д2-0,6

Д2 – корпус для крепления на DIN-рейку 35 мм,

габаритные размеры 36х90х58 мм,

степень защиты со стороны передней панели IP20

ОВЕН БСФ-Д3-1,2

Д3 – корпус для крепления на DIN-рейку 35 мм,

габаритные размеры 54х90х58 мм,

степень защиты со стороны передней панели IP20

Комплектация

Блок сетевого фильтра БСФ
Паспорт и руководство по эксплуатации
Гарантийный талон

Документация

Декларация о соответствии на БСФ

Руководство по эксплуатации БСФ (Блок сетевого фильтра)

Версия для печати

Блок сетевого фильтра ОВЕН БСФ (PDF, 149 Кб)

Защита от импульсных помех

Импульсные помехи – кратковременные (1 нс...1 мс) выбросы напряжения в сети амплитудой выше номинального напряжения.

ОВЕН БСФ эффективно ослабляет импульсные помехи от природных и техногенных источников:

ударов молний вблизи кабелей или линий электропередачи (могут причинить вред на расстоянии до 20 км);
коммутационных процессов при включении/отключении мощной сетевой нагрузки;
выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях.

Импульсная помеха


до блока сетевого фильтра БСФ	после блока сетевого фильтра БСФ

Защита от высокочастотных (ВЧ) помех

Высокочастотные помехи – неопределенные по времени и амплитуде сигналы в диапазоне 100 кГц...30 МГц, которые искажают параметры входного напряжения (220 В/50 Гц).

ОВЕН БСФ эффективно подавляет ВЧ-помехи от следующих источников:

импульсных блоков питания (бытовая электронная техника, промышленные и медицинские аппараты и др.);
цепей нелинейных преобразователей мощности (преобразователи переменного и постоянного напряжения);
мощных двигателей, аккумуляторов, генераторов, сварочных аппаратов, реле, газоразрядных ламп и т. п.

Высокочастотная помеха


до блока сетевого фильтра БСФ	после блока сетевого фильтра БСФ

Входное напряжение переменного тока	176…264 В
Частота входного напряжения	50 Гц
Падение напряжения на фильтре блока не более	0,3 В
Максимальный ток нагрузки:
– БСФ-Д2-0,6	0,6 A
– БСФ-Д3-1,2	1,2 А
Рабочий диапазон температур	–20…+50 °С
Электрическая прочность изоляции:
– вход – корпус (действующее значение)	1,5 кВ
– выход – корпус (действующее значение	1,5 кВ
Тип и габаритные размеры корпуса:
– БСФ-Д2-0,6	на DIN-рейку Д2, 36x90x58 мм
– БСФ-Д3-1,2	на DIN-рейку Д3, 54x90x58 мм
Степень защиты корпуса (со стороны лицевой панели)	IP20

Характеристики ослабления и подавления помех

Ослабление импульсных помех:
– 5/50 нс	до 10 раз
– 1/50 мкс	до 4 раз
Подавление ВЧ-помех (вносимое затухание):
– 100 кГц	на 30 дБ
– 1 МГц	на 40 дБ
– 10 МГц	на 40 дБ
– 30 МГц	на 30 дБ

Условия эксплуатации

Температура окружающего воздуха	–20...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +25 ºС и ниже без конденсации влаги)	не более 80 %

Другие товары из этой категории

Пассивный барьер искрозащиты Ex ia ОВЕН ИСКРА-ТС.03

В наличии

К сравнению

7290.00

Пассивный барьер искрозащиты Ex ia ОВЕН ИСКРА-АТ.03

В наличии

К сравнению

7290.00

Компактный блок питания для шкафов автоматики ОВЕН БП60А-24С

В наличии

К сравнению

7680.00

Компактный блок питания для шкафов автоматики ОВЕН БП60А-24

В наличии

К сравнению

6120.00

БР24К блок резервирования

В наличии

К сравнению

0.00

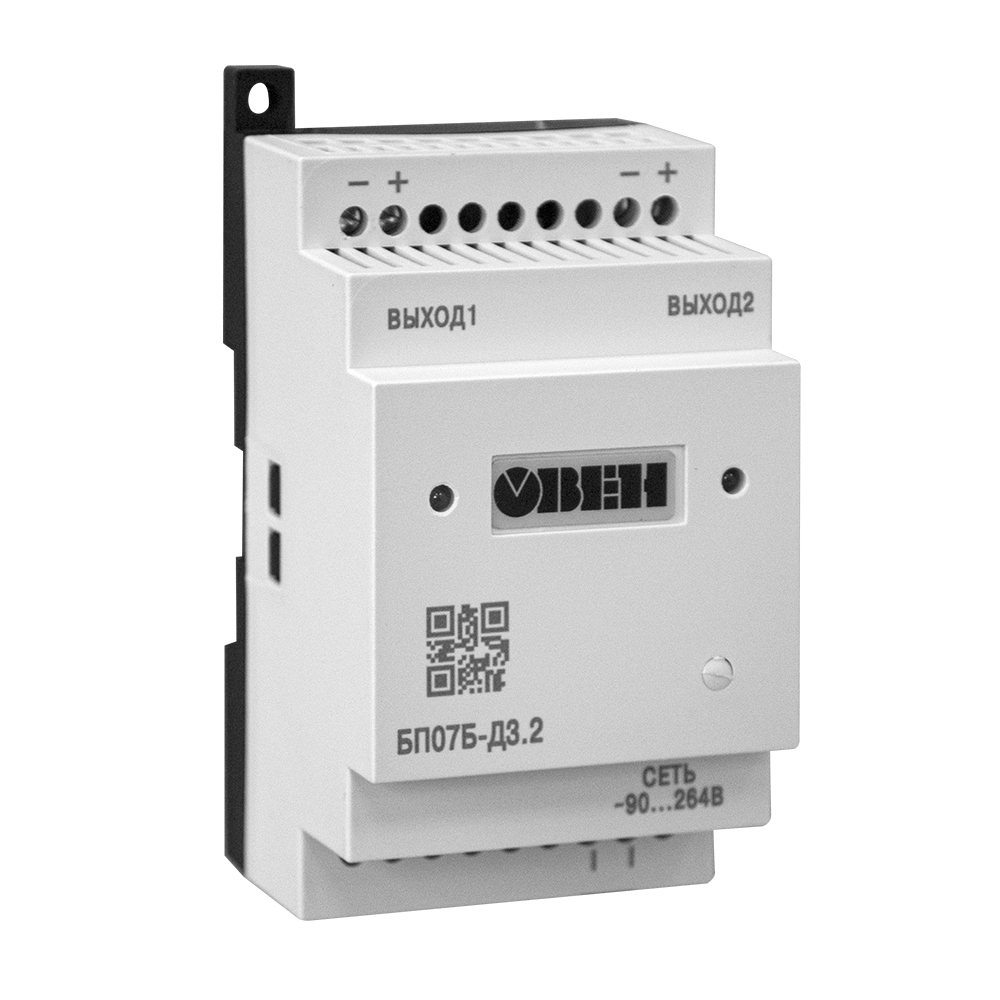

БП02Б, БП04Б, БП07Б, БП12Б, БП14Б блоки питания для датчиков
